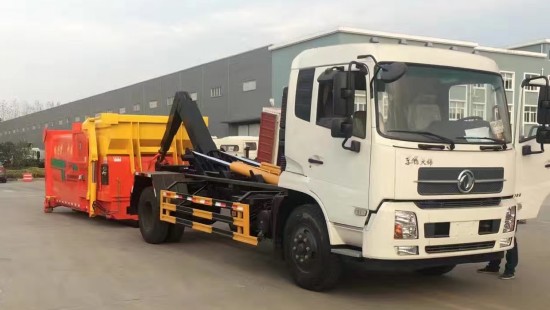

東風天錦勾|鉤臂式垃圾車
|
東風天錦勾|鉤臂式垃圾車【整車技術參數】 | |||
|
產品** |
炎帝牌 |
公告批次 |
292 |
|
產品名稱 |
車廂可卸式垃圾車 |
產品型號 |
SZD5160ZXXD5V |
|
總質量(Kg) |
15800 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
8500 |
外形尺寸 |
7300×2500×2950 |
|
整備質量(Kg) |
7105 |
駕駛室準乘人數(人) |
3 |
|
接近角/離去角(°) |
20/18 |
前懸/后懸 |
1430/1370 |
|
軸荷(Kg) |
5800/10000 |
**高車速(Km/h) |
98 |
|
隨底盤選裝駕駛室.側后防護采用Q235材質焊接連接,后部防護斷面尺寸:50×120,后部防護離地高度:450.安裝具有衛星定位功能的行駛記錄儀.ABS型號/生產廠家:3631010-C2000,4460046440/東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車**系統(**)有限公司.ISD210 50、ISD190 50、ISD180 50、EQH180-52、EQH180-53、ISB180 50、ISD270 50發動機對應的油耗(L/100Km)值分別為:27.3、27.4、27.6、24.8、24.4、27.8、27.3 | |||
|
東風天錦勾|鉤臂式垃圾車【底盤技術參數】 | |||
|
底盤型號 |
DFL1160BX1V |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800,4200,4500,4700,5000 | ||
|
輪胎規格 |
9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5 | ||
|
鋼板彈簧片數 |
7/9+6,8/10+87/9+6,8/10+8 |
前輪距 |
1880,1900,1920 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1860,1820 |
|
排放依據標準 |
GB3847-2005,GB17691-2005國V | ||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISD210 50 |
東風康明斯發動機有限公司 |
6700 |
155 |
|
ISD190 50 |
東風康明斯發動機有限公司 |
6700 |
144 |
|
ISD180 50 |
東風康明斯發動機有限公司 |
4500 |
132 |
|
ISB180 50 |
東風康明斯發動機有限公司 |
5900 |
132 |

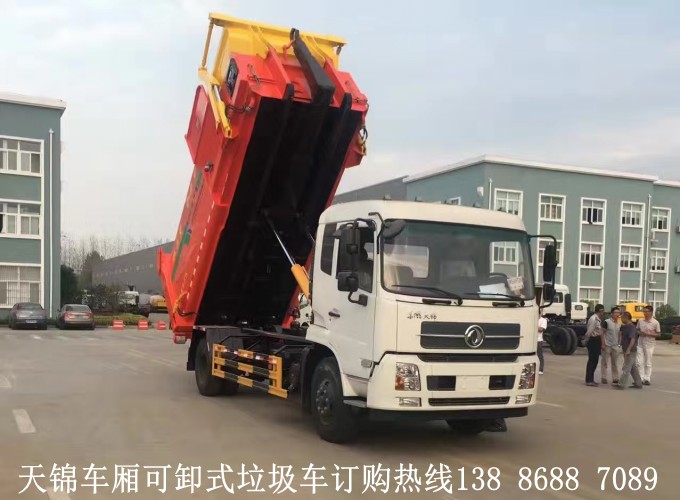

東風天錦勾|鉤臂式垃圾車廂體采用武鋼Q235-B碳鋼板材邊3 mm底4 mm厚制作，可卸式垃圾廂體長5100mm、寬24950mm、高2550mm（注：可卸式垃圾箱體尺寸可根據需方要求適當改變）廂體內部經過耐酸防腐處理，外涂防銹漆、面漆。垃圾箱有效容積為12立方米。 東風鉤臂式垃圾車結構由垃圾廂、拉臂、多路換向閥，液壓系統、后蓋密封條組成。車廂可卸式垃圾車**主要的優點是一車可配多個斗，投資少、使用效率高?？尚妒嚼潴w為密封式設計，有效解決了城鎮散裝垃圾、袋裝垃圾、裸露堆置垃圾的收集、清運問題。采用液壓操縱，液壓自卸；強度高、質量輕，方便傾倒。具有密閉運輸、安全穩定、裝卸效率高、機械化程度高、維護使用方便等顯著特點。為了滿足人工收集垃圾的需要，整個車箱左右兩側各設制一個投料口，**低投料高度≤800mm，便于垃圾的投放，并使垃圾的儲存、運輸?shù)茸鳂I(yè)均在封閉形式下完成，有效避免了垃圾在運輸過程中的飄灑問題、二次污染問題；根除了垃圾的重復污染，實現了垃圾收運過程中的無害化，改善了環境。
象有些廠家垃圾蓋門是露天敞開著的，一下雨，雨水全部進到垃圾箱里面，和垃圾絞在一起，造成污水遍地橫流，臭氣沖天，引起極大的垃圾污染。而本廠制作的東風天錦勾|鉤臂式垃圾車的箱體蓋門，采用液壓撐桿將垃圾箱蓋門呈60-75度撐起，在能丟進垃圾的同時，又能遮擋雨水淋進垃圾箱，保護了垃圾箱存放處干凈衛生的環境。 本廠車廂可卸式垃圾車全部為國四排放，有環保公告、免征公告，車身整備質量不超重，符合**新法規環保要求。車廂可卸式垃圾車訂購咨詢熱線：0722-3336777、138 8688 7089.

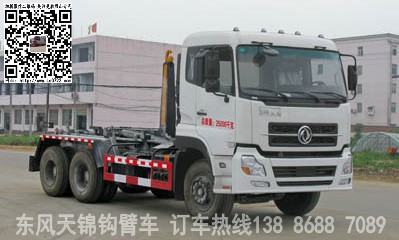

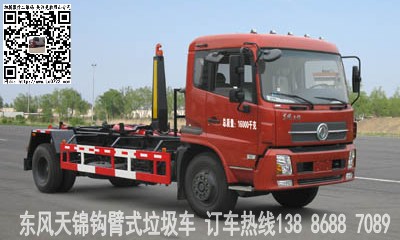

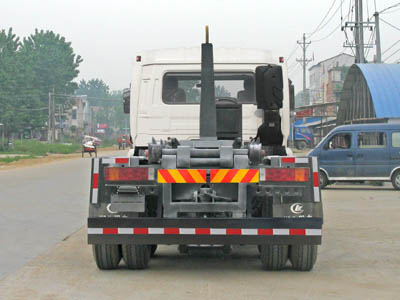

東風天錦勾|鉤臂式垃圾車
|
【整車技術參數】 | |||
|
產品名稱 |
車廂可卸式垃圾車 |
產品型號 |
XZL5165ZXX5 |
|
總質量(Kg) |
15800 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
8400,9100 |
外形尺寸 |
7500,7300,7000,6600×2470×3050,2950,2900 |
|
整備質量(Kg) |
7205,6505 |
駕駛室準乘人數(人) |
3 |
|
接近角/離去角(°) |
20/16 |
前懸/后懸 |
1430/1370 |
|
軸荷(Kg) |
5600/10200 |
**高車速(Km/h) |
98 |
|
該車主要用于垃圾廂的及各類垃圾的運輸及清理,主要作業裝置為勾臂.側防護材料為Q235,聯接方式為連接支架固焊在付車架大梁上.后防護裝置材料材質:Q235,連接方式:用結構連接件固焊在主車架后端,后部防護裝置斷面尺寸(寬×高)60×300(mm),后部防護離地高度:420(mm).允許局部結構外觀有變化,車輛顏色可選,文字噴涂位置可變化.裝有具有衛星定位的行車記錄儀.選裝ABS,ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車**系 | |||
|
【底盤技術參數】 | |||
|
底盤型號 |
DFL1160BX1V |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800,4200,4500,4700,5000 | ||
|
輪胎規格 |
9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5 | ||
|
鋼板彈簧片數 |
7/9+6,8/10+87/9+6,8/10+8 |
前輪距 |
1880,1900,1920 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1860,1820 |
|
排放依據標準 |
GB3847-2005,GB17691-2005國V | ||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISD210 50 |
東風康明斯發動機有限公司 |
6700 |
155 |
|
ISD190 50 |
東風康明斯發動機有限公司 |
6700 |
144 |
|
ISD180 50 |
東風康明斯發動機有限公司 |
4500 |
132 |
|
ISB180 50 |
東風康明斯發動機有限公司 |
5900 |
132 |
東風天錦勾|鉤臂式垃圾車

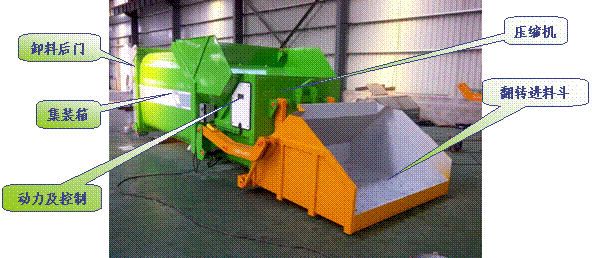

移動式壓縮設備主要組成部件：
（1）. 壓縮機（電液**動力系統）；
（2）. 翻轉料斗；
（3）. 集裝箱；
（4）. 卸料后門；
(5). 箱體導向定位鋼板；
根據園區的整體環境，推薦并建議使用在北京、上海、廣州、深圳等城市已廣泛采用的密封性能更好、上料更簡便、維護更便捷的東風天錦勾|鉤臂式垃圾車根據站內實際空間采用一站一機或兩機的布置。智能化讓聯體箱的使用維護更簡單方便，一目了然的顯示屏集中體現設備運行狀態；壓縮量大節省運營成本；占地面積小，土建成本低，外形美觀實用；可完全實現站內垃圾不落地，清潔更徹底，臭氣不外溢，運輸過程可完全杜絕拋灑滴漏得二次污染現象。
東風天錦勾|鉤臂式垃圾車
|
技術項目 |
技術參數 |
技術參數 |
技術參數 |
|
型號 |
YK6608型 |
YK6610型 |
YK6612型 |
|
外形尺寸:長*寬*高 |
4500×2495×2650 |
4900×2495×2550 |
5100×2495×2550 |
|
箱體容積（m3） |
8 |
10 |
12 |
|
設備投料口高度mm |
1500 |
1500 |
1500 |
|
底梁寬度mm |
1060 |
1060 |
1060 |
|
導向輪輪距mm |
2200 |
2200 |
2200 |
|
吊耳**高度 |
1570 |
1570 |
1570 |
|
液壓系統額定壓力（Mpa） |
21 |
21 |
21 |
|
**大壓縮力（KN） |
280 |
280 |
280 |
|
壓實密度（t/m3） |
可達0.8 |
可達0.8 |
可達0.8 |
|
運行噪音dB |
≤65 |
≤65 |
≤65 |
|
電機功率（Kw） |
4 |
4 |
5.5 |
|
電源 |
380V.三相.1**，防水設計 |
380V.三相.1**，防水設計 |
380V.三相.1**，防水設計 |
|
推頭循環時間（S） |
≤42 |
≤42 |
≤42 |
|
壓縮腔單次循環行程容積（m3） |
1.2 |
1.2 |
1.2 |
|
理論：?jiǎn)螜C(jī)處理垃圾量（m3/h） |
＞92 |
|
＞92 |
|
卸料后門開啟方式 |
利用車載24V電源，電控、液壓。 |
利用車載24V電源，電控、液壓。 |
利用車載24V電源，電控、液壓。 |
|
整機重量 |
4500 |
4600 |
4800 |
|
配套車輛 |
5噸底盤12噸鉤臂 |
8噸底盤12噸鉤臂 |
8噸底盤14噸鉤臂 |

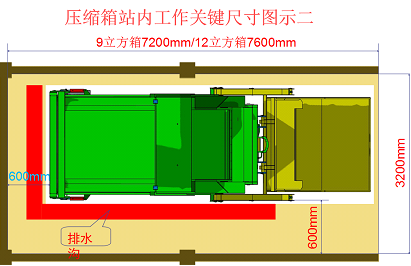

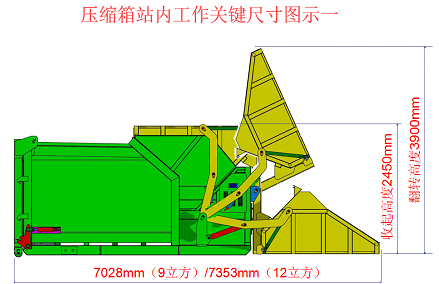

單機平面布置圖
1)適用性高：
該設備占地面積小，僅需鋪設簡單的地面鋼板導軌；
無需預埋件，就可快速安裝就位使用；
適用于垃圾桶、手推車、微型收集車的進料；
壓實密度0.65-0.85t/m3。
2)靈活性強：
可根據實際需要隨時移動使用地點，以應對臨時性大型集會的調用。
3)液壓系統：
采用知名品牌的閥組、油泵和專用油缸，通過優化設計，油溫**和設備可靠性高于國內同類產品。

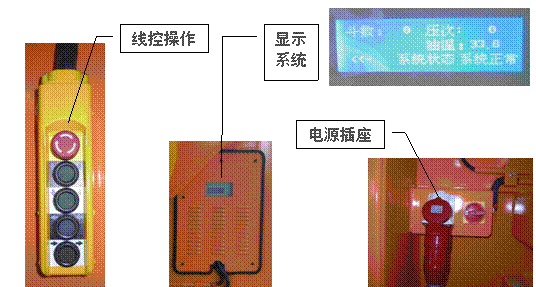

4)東風天錦勾|鉤臂式垃圾車智能**系統：
A）實現智能化**，**顯示設備運行狀況：
**系統：可實現各動作單獨運動、各動作間互鎖、電液**、程序智能**；操作安全簡便，可靠性高。
智能系統：可記憶操作記錄，自動隨運行工況檢查并反映壓縮機可能出現的問題并提示；
顯示系統：可顯示壓縮裝置的運行工況、操作記錄及箱體裝載情況；
安全保護系統：箱滿自動停機、提示轉運、避免超載，操作面板設有防護裝置，安全可靠。
B）科學與實踐的合理應用，降低能耗，有效節約使用成本：
采用功率為4Kw的知名品牌專用電機。保證實際應用的同時降低能耗，為用戶節約運營成本。
5) 翻轉斗型式以機載液壓系統為動力，額定提升載重能力大于1000公斤，舉升翻轉垃圾斗的過程平順、穩定且工作噪音??；與壓縮頭聯接一體的大型翻轉斗容積大于3m3，適合垃圾桶、手推車、微型收集車的進料，裝配遠程線控操作面板，有效避免操作翻轉過程中造成的灰塵、污水等。

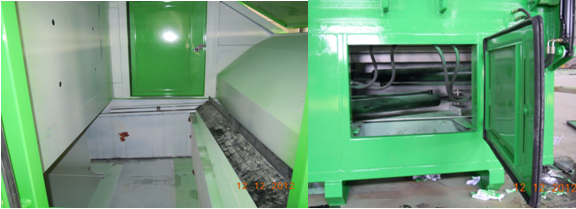

6) 壓縮腔采用獨有的向內傾斜設計，使垃圾顆粒和垃圾壓滲液在重力的作用下更易進入垃圾箱體內，減少了壓縮腔的磨損，更有利于增加垃圾壓裝量。
1) 壓縮腔前端底部設置污水箱更有利于污水的存儲、排放和清理，有效保護和延長主推液壓油缸的使用壽命，減少垃圾壓縮腔后端的垃圾清理難度和次數，明顯減輕環衛工人的工作量。
2) 壓縮腔內設有固定爪勾，防止垃圾回彈。
3) 機頭排污通道采用兩端直管設計，有利于污水排放和清理堵塞，管口采用消防專用安全排水閥，口徑大，密閉性能好，杜絕運輸過程中的污水滴漏現象。

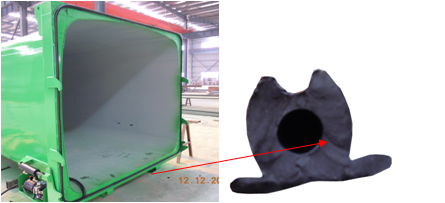

4) 東風天錦勾|鉤臂式垃圾車 卸料門（后門）密封：
后門嵌有整體三元乙丙橡膠密封條，伸縮性強，耐用性高，密封性能更佳，可有效杜絕污水的滲漏，維護更換簡單方便。
通過實際使用證明，當垃圾含水率為30%,相當于南方城市夏季垃圾的**高含水量時，在壓縮運輸過程均保證**密封性能。
1) 東風天錦勾|鉤臂式垃圾車電控液壓鎖緊機構
利用車載24v電源，液壓**部分和鎖緊油缸都布置在尾部，**線和液壓管路短了近10倍，采用防水插座保證使用安全；在駕駛室實現卸料門的開啟/關閉操作，維護更為簡單方便。

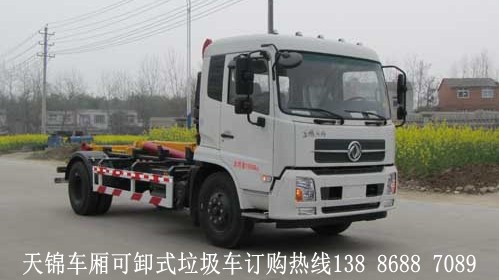

東風天錦勾|鉤臂式垃圾車選用東風天錦（國V）底盤，采用14噸級拉臂上裝；在經過充分試驗的基礎上，經過**檢測**檢測通過，相致獲得了**汽車產品目錄公告、**汽車產品環保目錄、車輛購置稅免征目錄及**CCC強制性產品認證。
整車采用國內****豪華底盤、康明斯180馬力或210馬力發動機，知名品牌鉤臂上裝配套而成，充分考慮和適應垃圾清運作業的特性：多在城鎮道路和垃圾處理廠之間運行，該路段的主要特點為：車輛速度變化快，選換檔頻率高，車輛啟動頻繁，多為低速行駛，載重量較大，動力性能要求高。
|
底盤型號 |
東風天錦 DFL1160BX1V |
|
發動機型號 |
康明斯ISD180 40 |
|
功率 |
132kw |
|
軸距 |
4500、4700 |
|
外形尺寸（長×寬×高）（mm） |
7500,7300×2470×3050,2950,2900 |
|
總質量 |
15800 |
|
額定載質量 |
8400,9100 |
|
前懸/后懸 |
1430/1370 |
|
**高車速(km/h) |
90 |
|
輪胎規格 |
9.00R20 16PR,10.00R20 14PR,10.00R20 16PR,10R22.5 16PR, |
|
排放標準 |
GB3847-2005,GB17691-2005國V |
|
勾臂提升能力 |
14噸 |

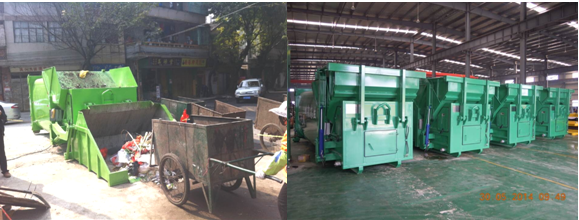

1、東風天錦勾|鉤臂式垃圾車

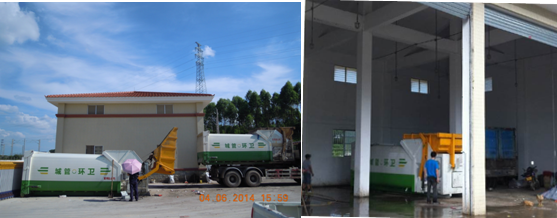

2、鶴山環衛6臺
