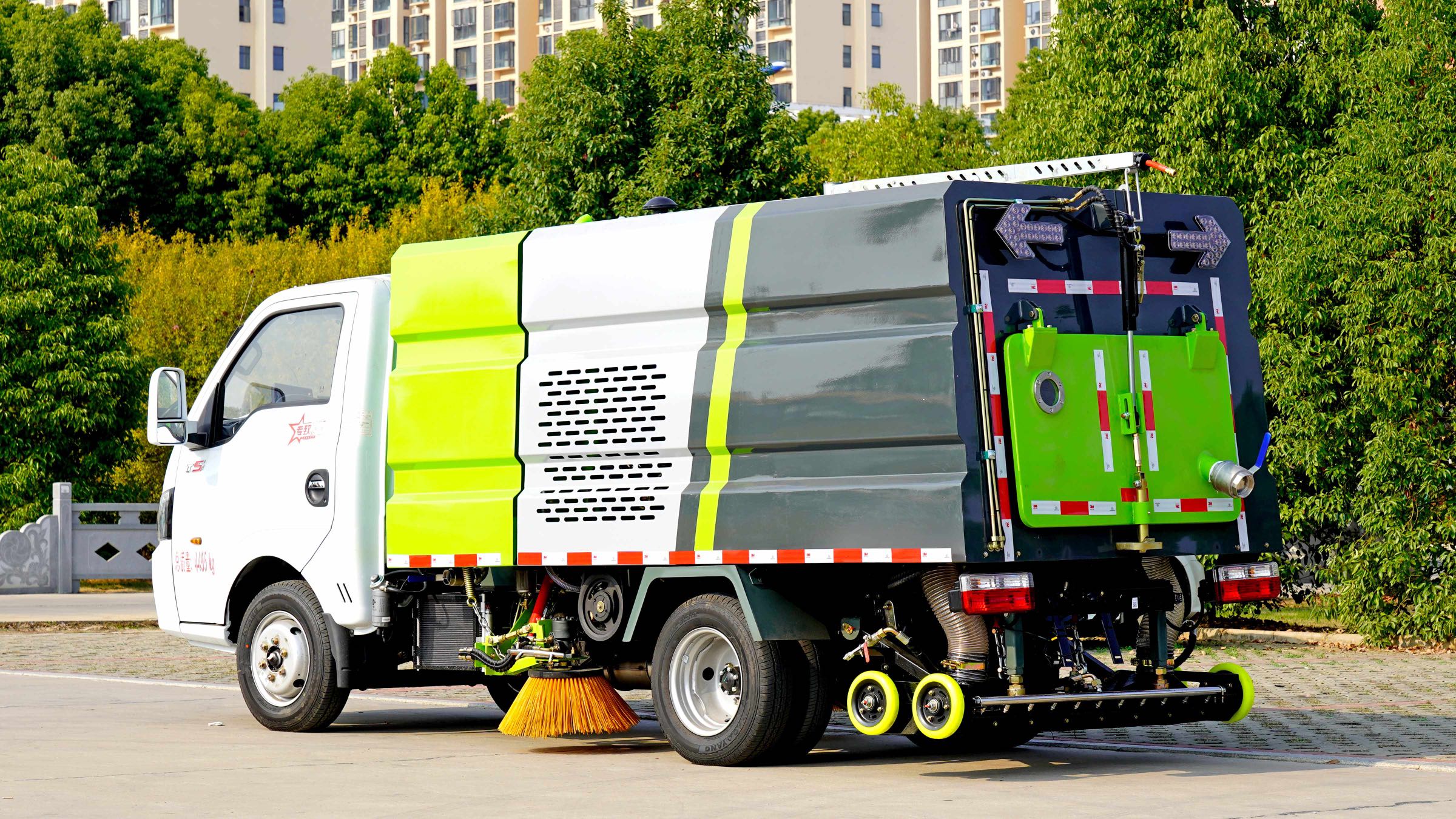

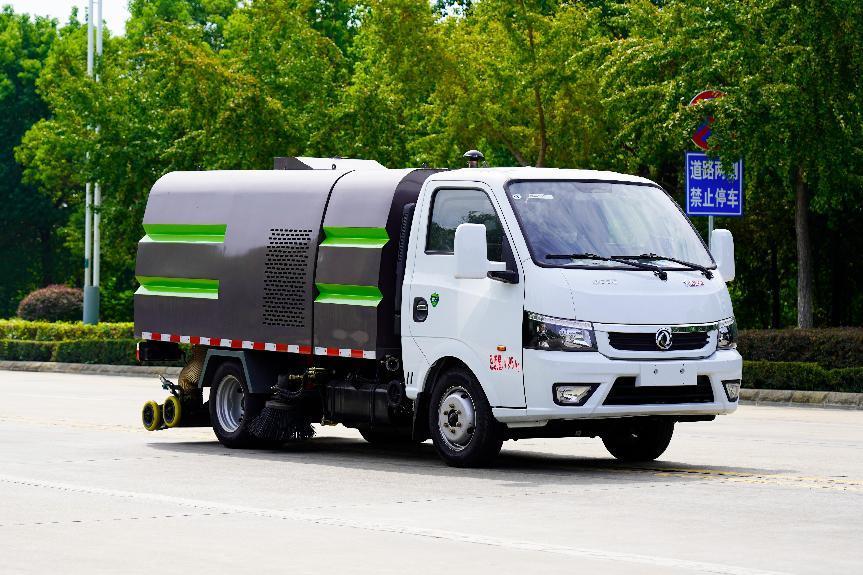

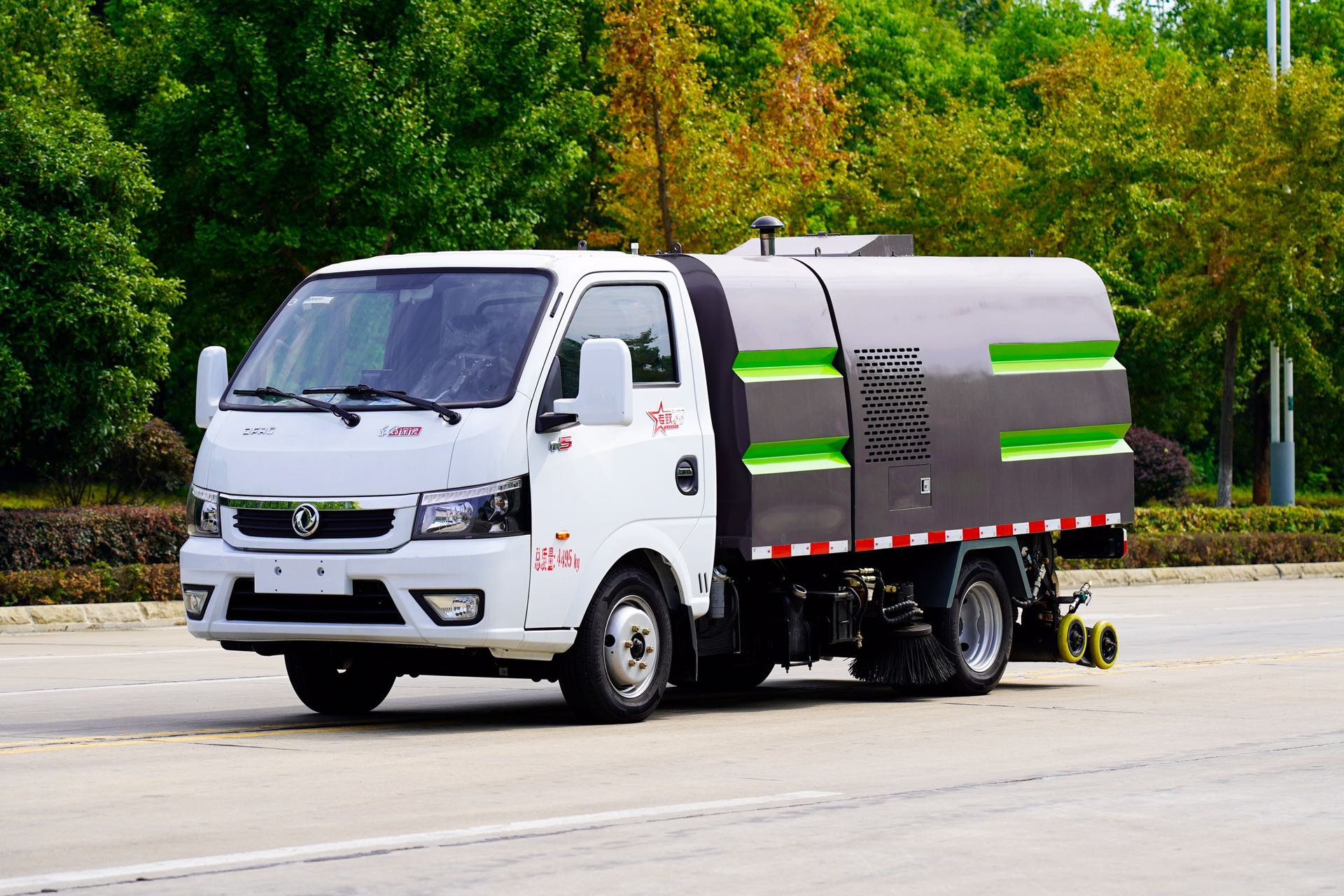

東風途逸藍牌洗掃車 華通牌 HCQ5045TXSEQ6型洗掃車
一、產品概述
HCQ5045TXSEQ6型藍牌洗掃車是湖北五環專用汽車有限公司研發的集掃路車和高壓清洗車功能于一體的高效環衛車，具有路面清掃、路面清洗、路緣和路緣石立面刷洗、后噴霧等多種功能,適用于城市廣場、道路路面和路沿的高清潔度保潔作業，也適用于城市廣場、道路路面和路沿的清掃、清洗等普通保潔作業。
先進高效 清潔到位
HCQ5045TXSEQ6型洗掃車采用東風汽車股份有限公司汽車底盤，加裝云內副發動機、風機、垃圾箱、清掃裝置、電控系統等品牌零部件，其他主要配套件實行全球采購,產品性能達到國際先進水平。
在結構方面，該產品采用弧形結構的清水箱、垃圾箱，瓦棱式的表面造型，合理的整車長、寬、高配比，使整車造型美觀大方，耳目一新。產品采用獨創的鎖緊技術，使垃圾箱后門密封效果更好。垃圾箱傾翻卸料，帶自潔裝置，卸料容易、清洗方便。垃圾箱總?cè)莘e達1.3立方米，水箱總?cè)莘e達1.8立方米，實現了作業時清水和污水的有效容積配比。
HCQ5045TXSEQ6型洗掃車功能強大，一車多用，具有路面清掃、路面洗掃、路沿洗刷、低壓沖洗和噴霧降塵、低壓沖洗等多種功能，可作為掃路車、洗掃車、路沿清洗車、灑水車和噴霧降塵車。用作掃路車時，用作洗掃車時，作業路面一次洗凈率可達90%以上，清洗路沿時可同時對路沿石立面、貼近路沿的道路路面進行洗刷，同時可對路沿石頂面進行沖刷，并將污水和垃圾收走，能很好地解決路沿的清洗保潔問題。
二、洗掃車產品特點
副發動機、高壓水泵、電氣元件、液壓元件采用知名品牌產品，質量可靠。
垃圾箱材質采用不銹鋼材質，配備專用高效風機，綜合性能提升36%，作業能耗最高降低28%，風機葉片不易磨損，吸力強勁，清掃效率高。
一車多用 高效作業
具有路面灑水、沖洗、掃路、清洗、降塵等多種功能。同時配有高壓水槍可對道路衛生死角、牛皮癬及車輛自身進行清潔作業。
采用“中置兩掃盤+后置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置，小流量高壓水泵，左右噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水，洗凈率高、作業速度快。
安全智能 操作方便

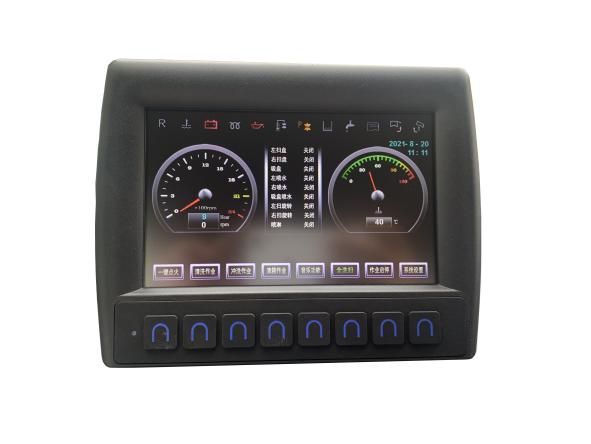

采用先進的CAN電控系統，現場監控、故障報警、診斷顯示于一體，與實物同步作業動畫顯示，主要功能一鍵式操作。
配備智能語音報警系統，對清水箱缺水、垃圾箱滿水、液壓油泄露、垃圾箱異常收回等異常情況和違規操作進行監測和報警，保證機器的正常作業，防止意外事故的發生；后視監控系統，輔助司機安全作業。
左右高壓側噴桿具有雙向自動避障保護及復位功能。可大大減少左右高壓側噴桿損壞,作業時整車安全性也大大提高。
專業設計結構合理
左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，可有效將清洗后的污水和垃圾全部歸攏趕至吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。
清水箱和垃圾箱分體布置，有效空間利用最大化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，還可隨時增灌清水繼續作業:垃圾箱采用雙油缸自卸卸料，同時箱內設有大流量高壓噴嘴，可快速?zèng)_洗垃圾箱?！?/span>
三、產品重要配置及結構分解
序號 | 名稱 | 圖片 | 功能 |

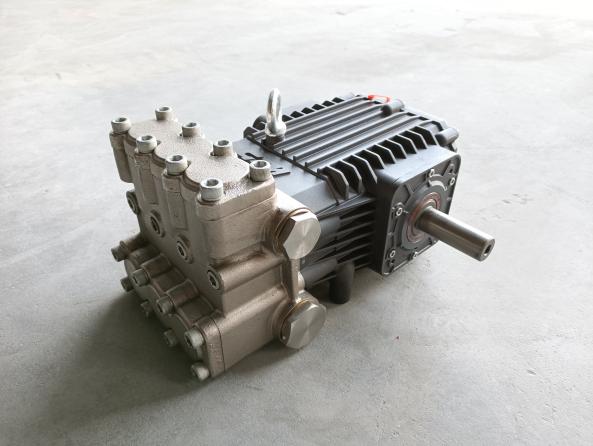

1 | GTM高壓泵 |
| GTM高壓泵，匹配洗掃車各個高壓沖洗功能使用。 |

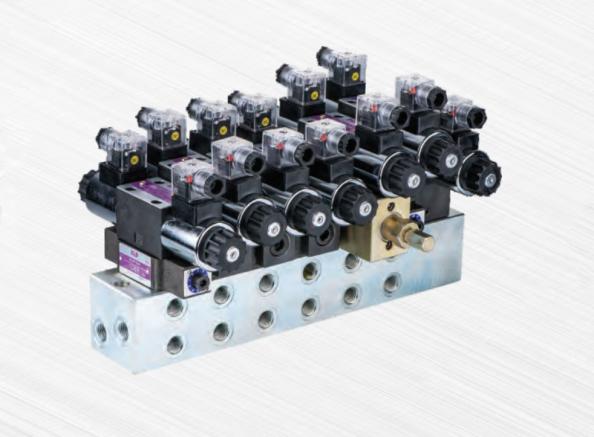

2 | 海普瑞斯電磁閥組 |
| 海普瑞斯電磁閥組是車輛液壓系統的核心部件，控制整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥控制盒罩，有效避免灰塵及垃圾物進入盒內。 |

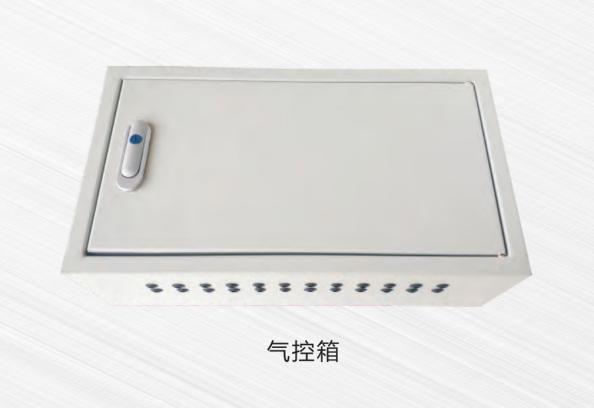

3 | 電氣控制盒 |
| 控制全車所有氣動系統。 |

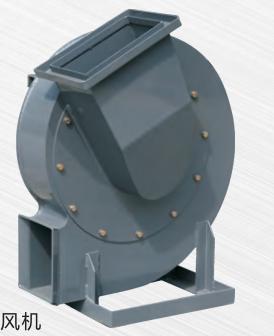

4 | 免維護離心式風機 |
| 副發動機和風機是清掃車的兩大核心部 件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔 作業。風機采用大功率耐磨離心式免維護風機，無噪音，效率高風量大，使用壽命長。 |
5 | 云內42KW副發動機 |
| 采用云內42KW副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔作用。 |

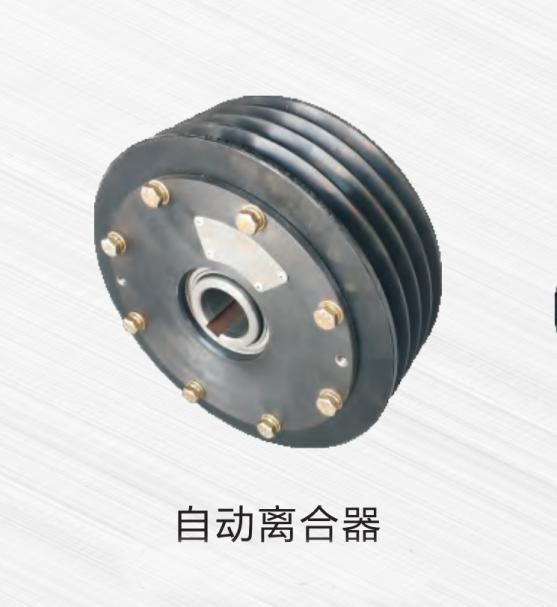

6 | 無級變速自動離合器 |
| 自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命 長、低噪音、低油耗量和節省成本 的優點。 |

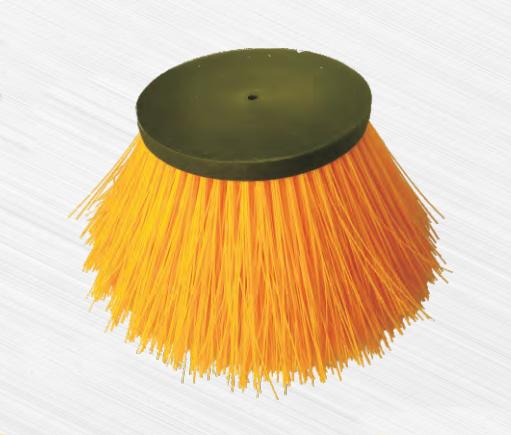

7 | 掃盤 |
| 中置兩掃盤，將垃圾聚攏至吸盤前方。 |

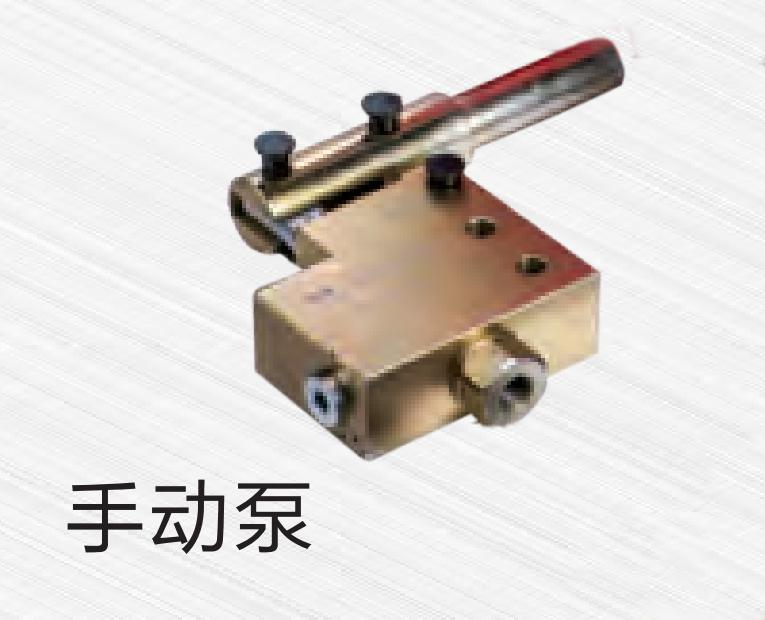

8 | 手動泵應急系統 |
| 可通過手動應急液壓泵來控制全車液壓系統。 |

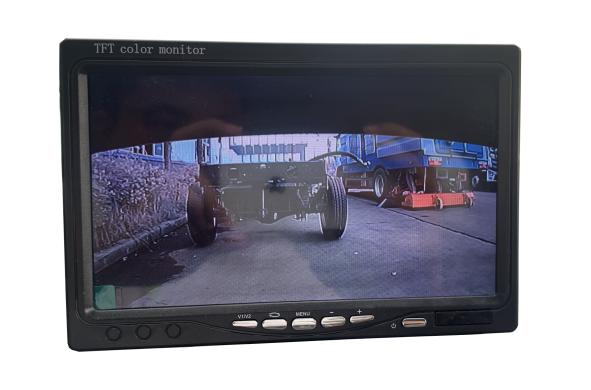

9 | 倒車影像 |
| 洗掃車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上，最大限度的保證清吸效果。 |

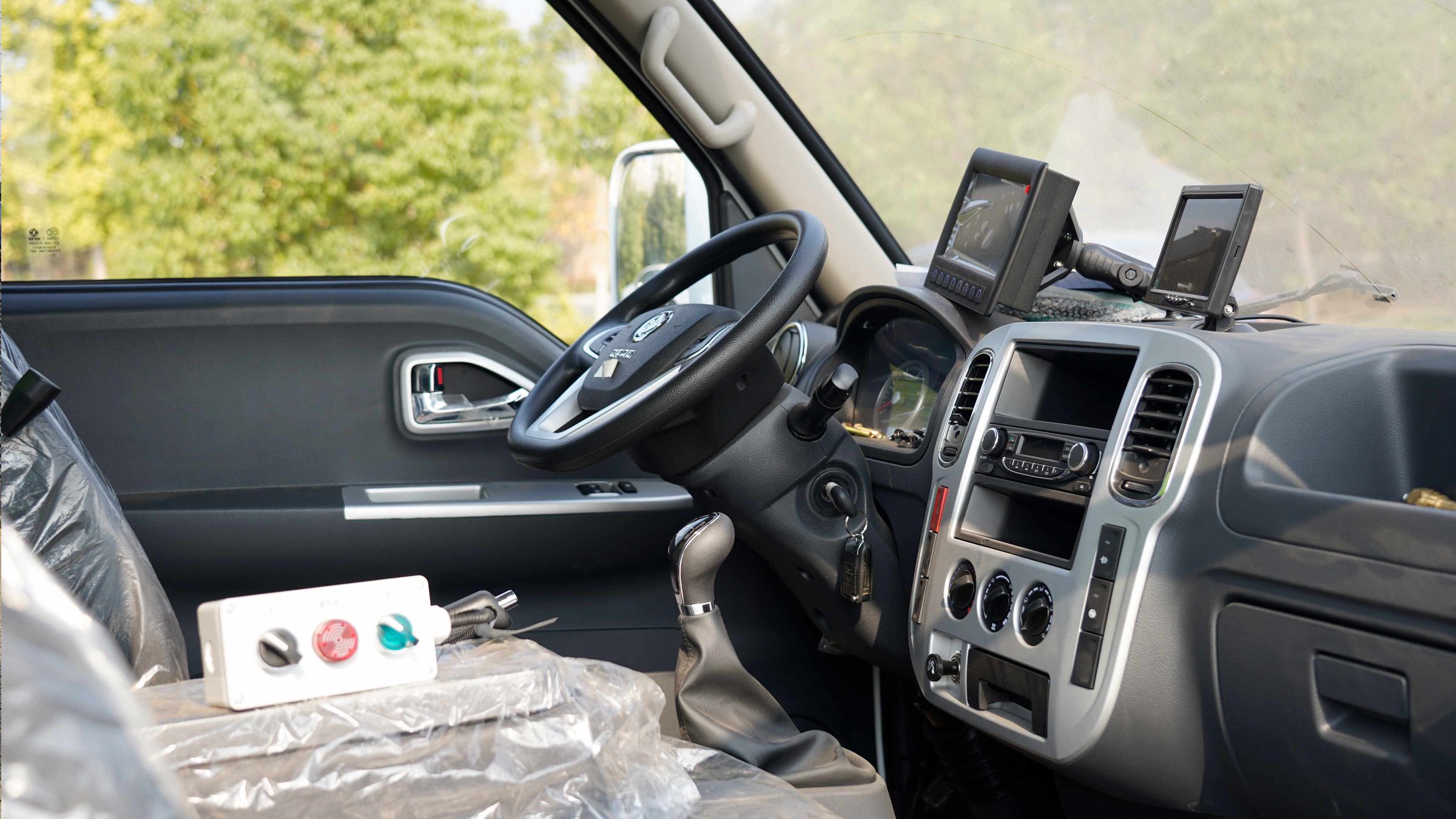

10 | 控制開關
|
| 集成疊加設計，PLC駕駛室電液集中控制，方便操作。 |
11 | 后置吸盤 |
| 吸盤內置高壓噴水支架，左右二邊帶高壓側噴支架，有效沖洗地面頑固泥漬。 |
12 | LED箭頭燈 |  | 警示作用 |

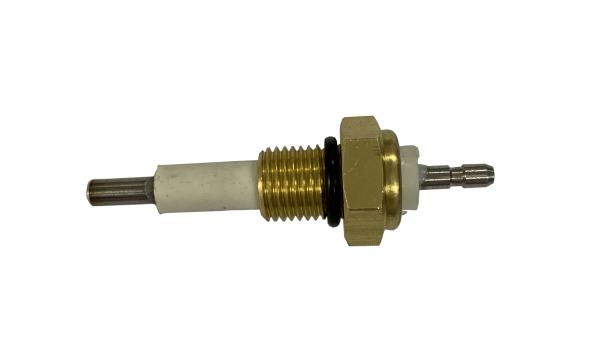

13 | 低水位報警 |
| 水位低于臨界值，自動報警。 |
14 | 清水箱 |
| 優質不銹鋼水箱，3mm邊板，4mm底板，用于儲存清水。 |
15 | 垃圾箱 |
| 優質不銹鋼垃圾箱，3mm邊板，4mm底板，用于儲存垃圾。 |

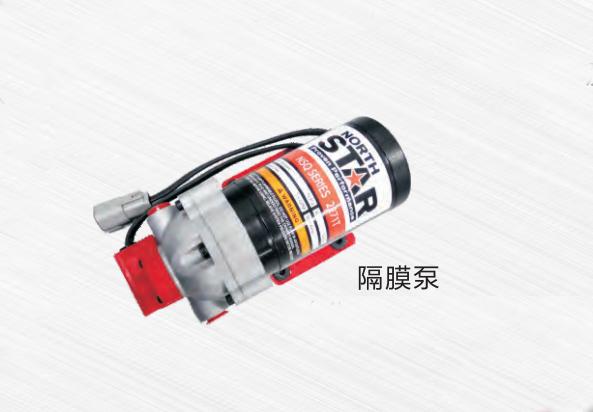

16 | 電子隔膜泵 |
| 電子隔膜泵，控制掃刷上方 的噴水支架，有效對掃盤掃刷產生的二次揚塵 進行抑塵。 |
四、技術參數：
（一）底盤及副機部分
項目 | 主要性能參數 | ||
車型 | 東風途逸 | ||
整車型號 | HCQ5045TXSEQ6型洗掃車 | ||
底盤型號、 生產企業 | EQ1045SJ16DC 東風汽車股份有限公司 | ||
排放標準 | GB17691-2018國Ⅵ | ||
發動機 | 主機 | 底盤發動機型號及 生產企業 | Q23-95E60 |
功率 | 70 | ||
馬力 | 95 | ||
排量 | 2300 | ||
副機 | 清掃發動機型號及 生產企業 | 云內YN27 | |
功率 | 42 | ||
馬力 | 57 | ||
燃油種類 | 0號輕柴油(與底盤共用柴油箱) | ||
車輛基本參數 | 外形尺寸(長X寬X高)mm | 5620,5820*1730,1750*2080,2150,2200,2300 | |
軸距 | 2800/3000 | ||
輪胎 | 185R15LT 8PR,6.00R15 10PR,6.00R15LT 10PR | ||
輪胎數量 | 7(含1備胎) | ||
輪距 | 前輪 | 1369,1387 | |
后輪 | 1242,1342 | ||
額定乘員 | 2人 | ||
前懸/后懸 | 1190/1630 | ||
接近角 | 20/21 | ||
離去角 | 7 | ||
后部防護離地高度 | 180 | ||
額定載質量 | 815,615 | ||
最大總質量 | 4495 | ||
整備質量 | 3550,3750 | ||
（二）上裝清掃部分
清掃系統 | 型式 | 在底盤最后方，布置一個可升降的吸盤， | |||
主要元件組成 | 掃盤支架、吸盤、油缸、油管、連桿、調節桿、液壓馬 達等 | ||||
掃盤數量 | 2 | ||||
掃盤傾角調整 | 前掃盤 | 前傾5°~15°外傾5°~10° | |||
后掃盤 | 前傾5°~10°內傾5°~10° | ||||

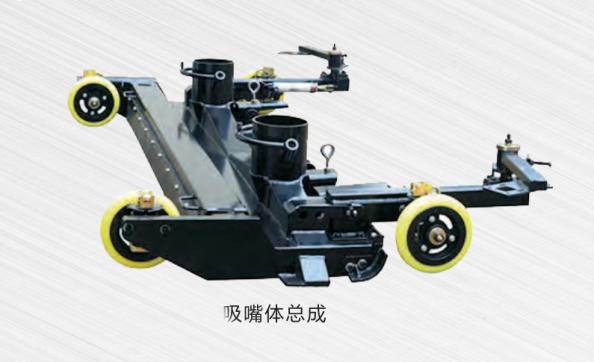

吸嘴裝置 | 型式 | 吸嘴懸掛在底盤車后，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸控制雙吸口寬吸 嘴，內置帶高壓噴嘴的長排噴桿，吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮 動懸掛。 | |||
吸管直徑 | mm | Φ180 | |||
工作狀態吸嘴邊剛性部份 離地間隙 | 5～8 | ||||
其他配置 | 報警系統 | 倒車語音報警系統 | |||
副操作系統 | 尾部帶電控操作系統，控制大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事 故。 | ||||
手動泵應急舉升系統 | 如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操 作。 | ||||
專用裝置參數 | 最大清掃寬度 | 2 | |||
最大清掃能力（㎡/h） | 40000 | ||||
清掃速度（km/h） | 5-20 | ||||
保潔速度（km/h） | 15-20 | ||||
箱體容積 | 水箱（m3） | 1.5 | |||
垃圾箱（m3） | 2 | ||||
隨車配件

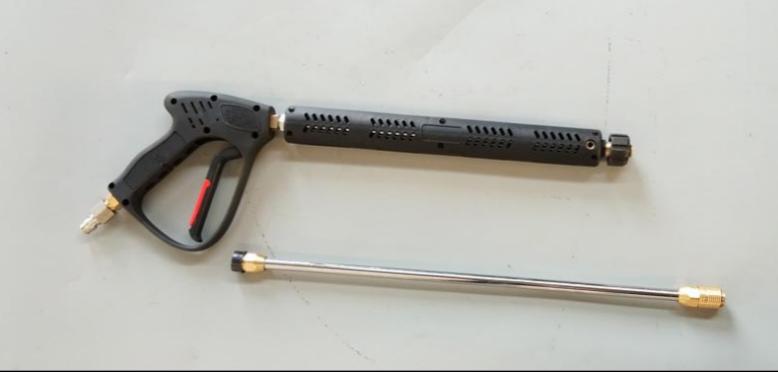

高壓水槍

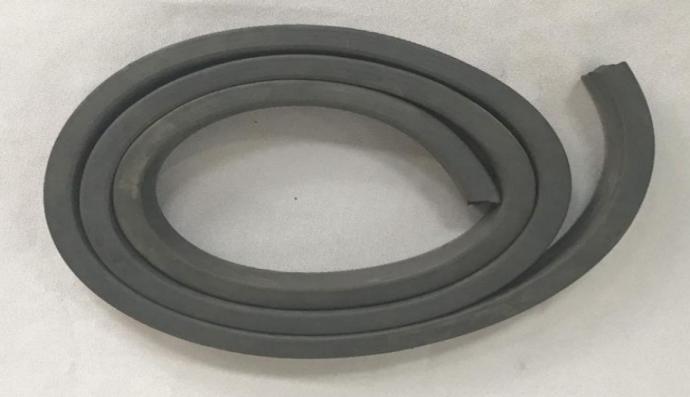

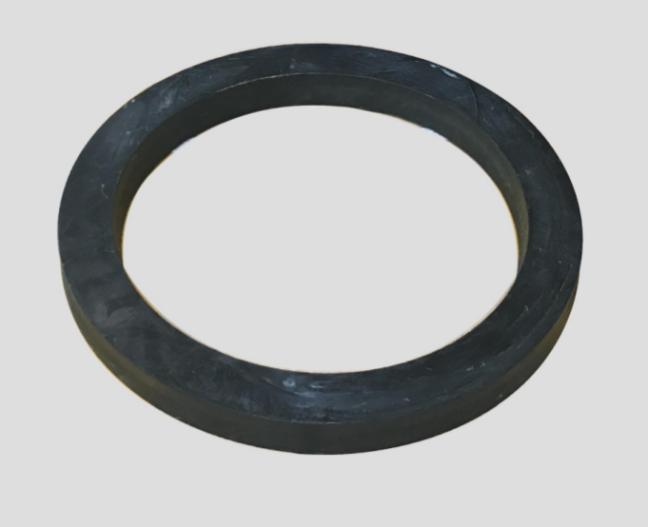

| 后門、風機密封條 |
吸盤口密封條

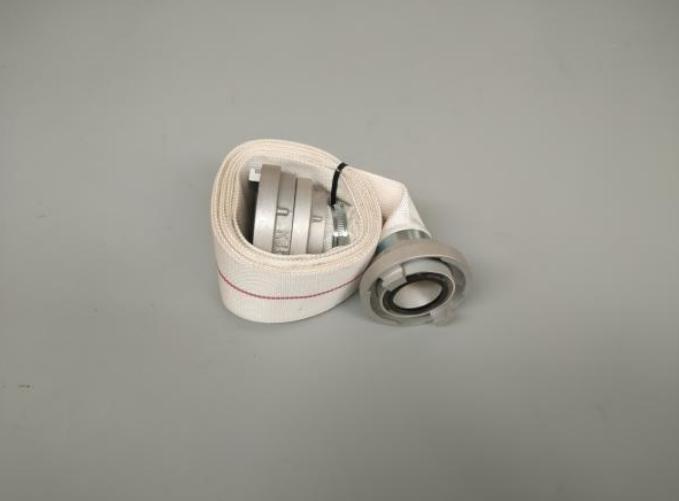

| 消防水帶
|

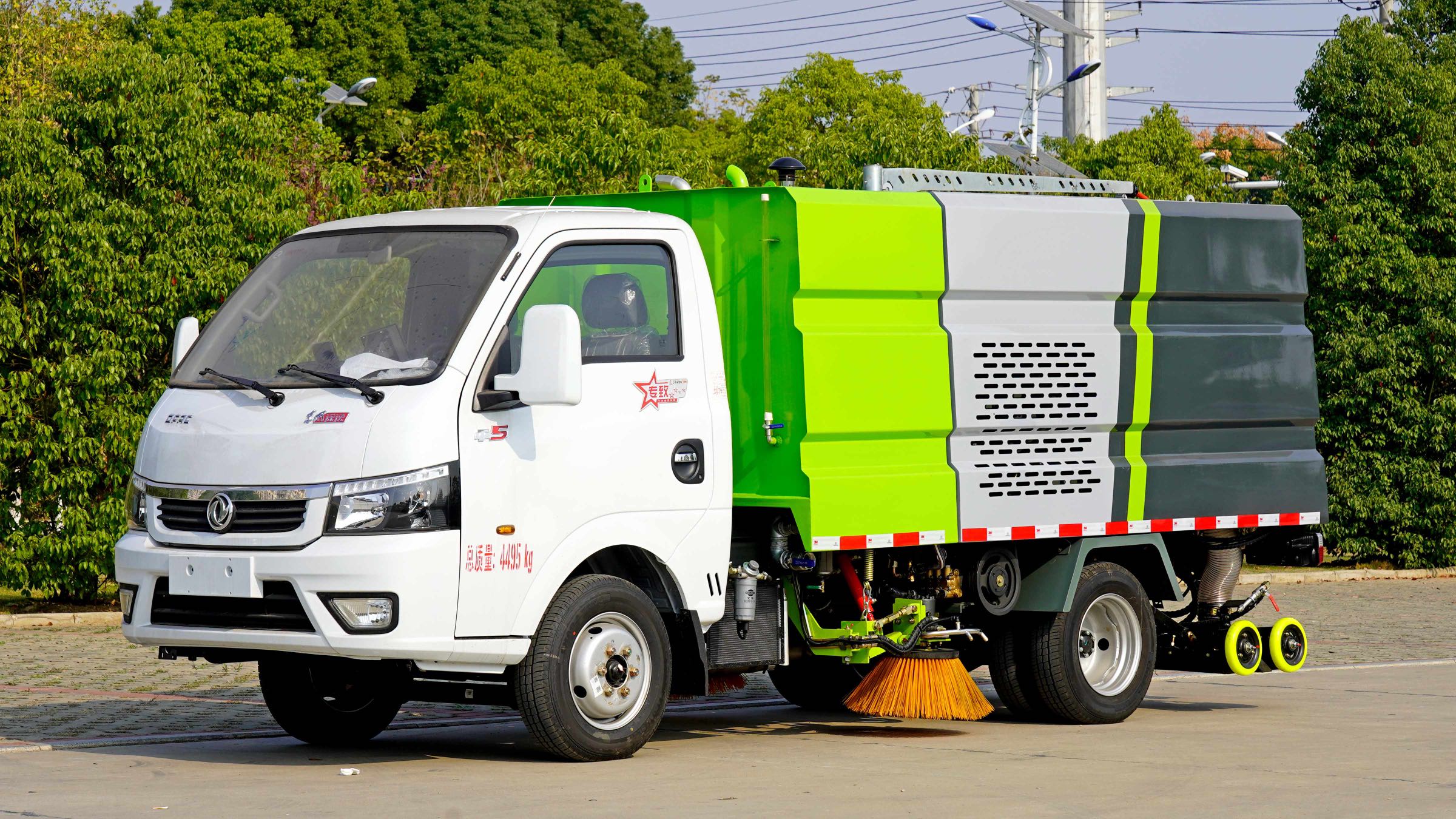

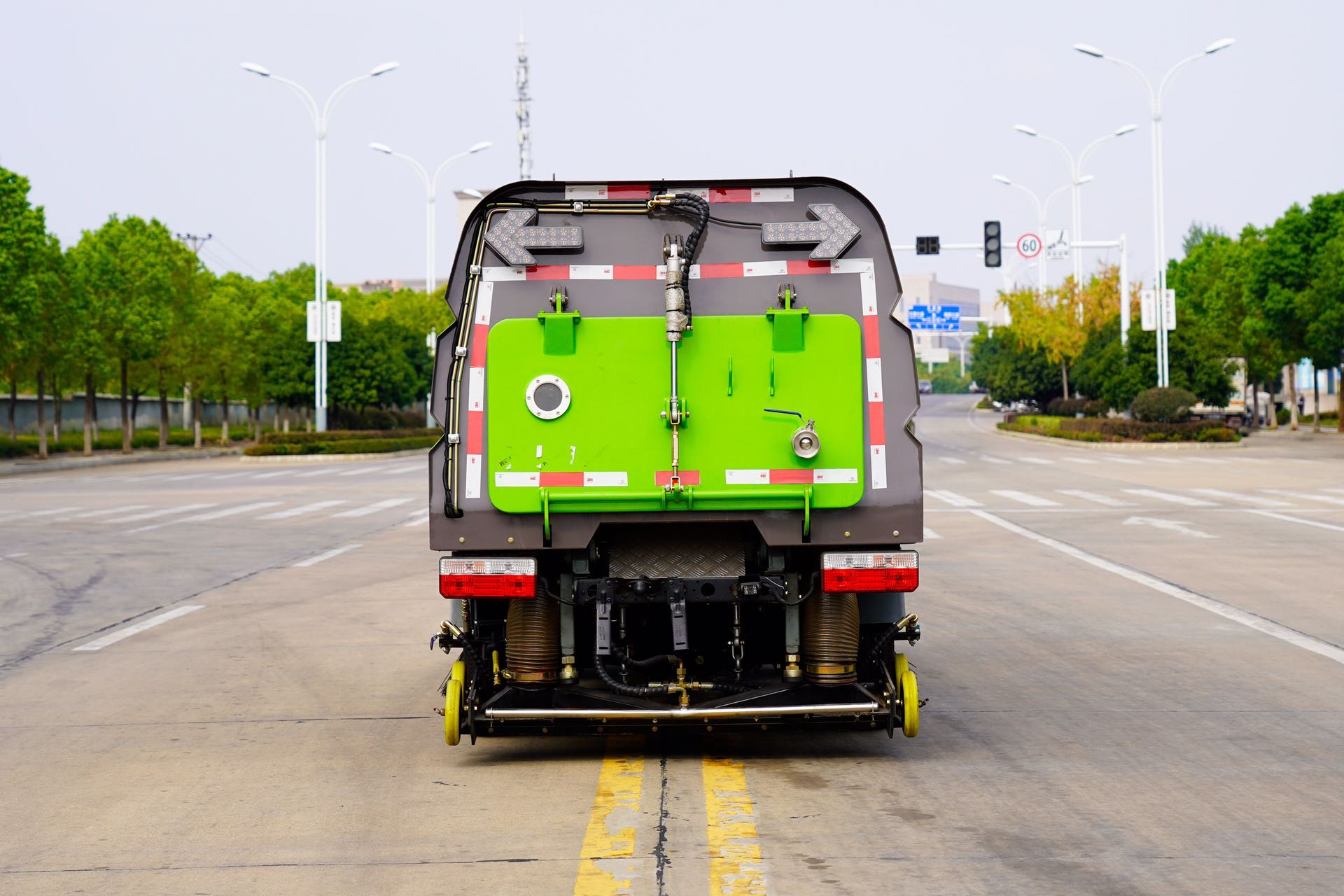

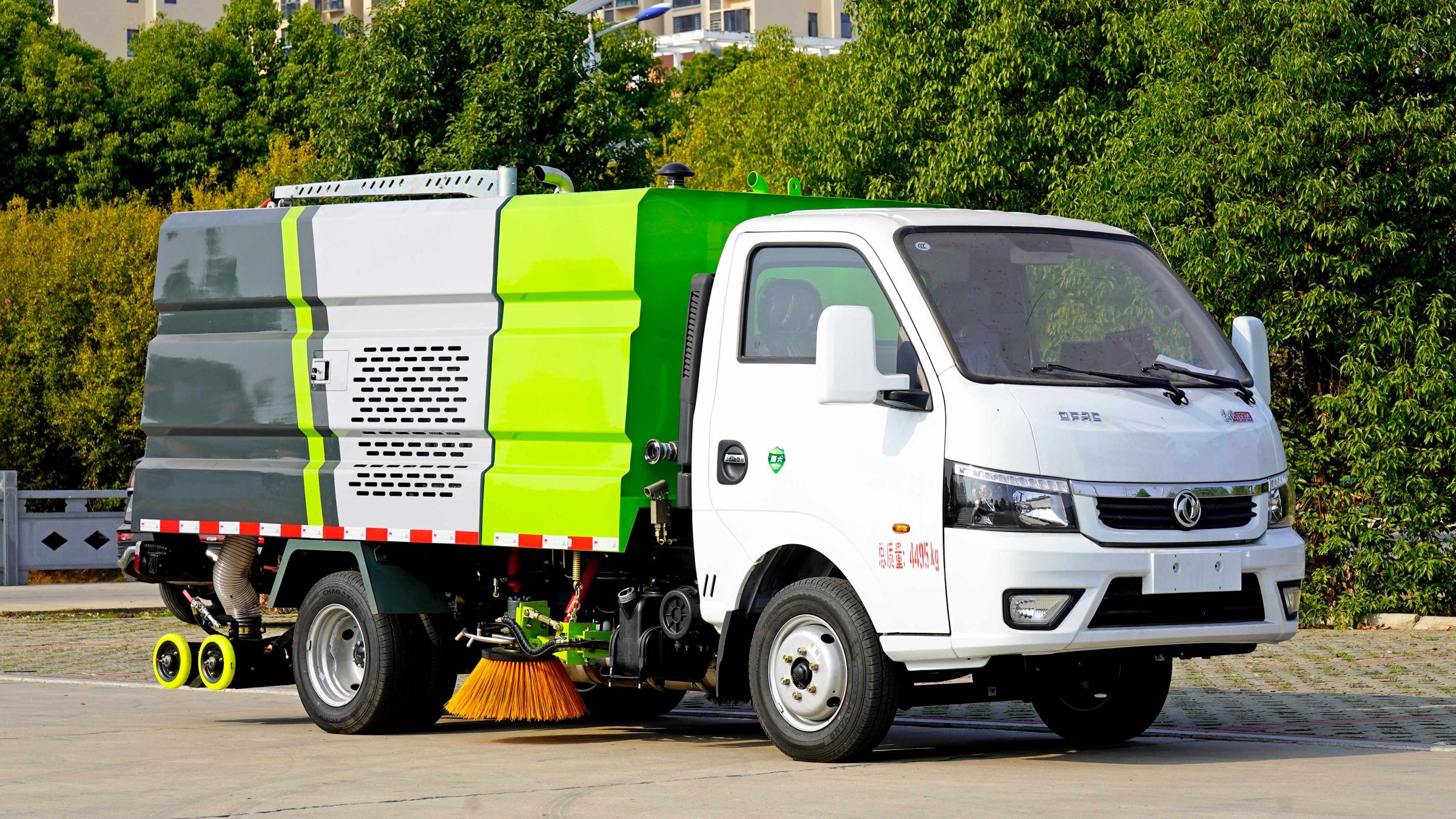

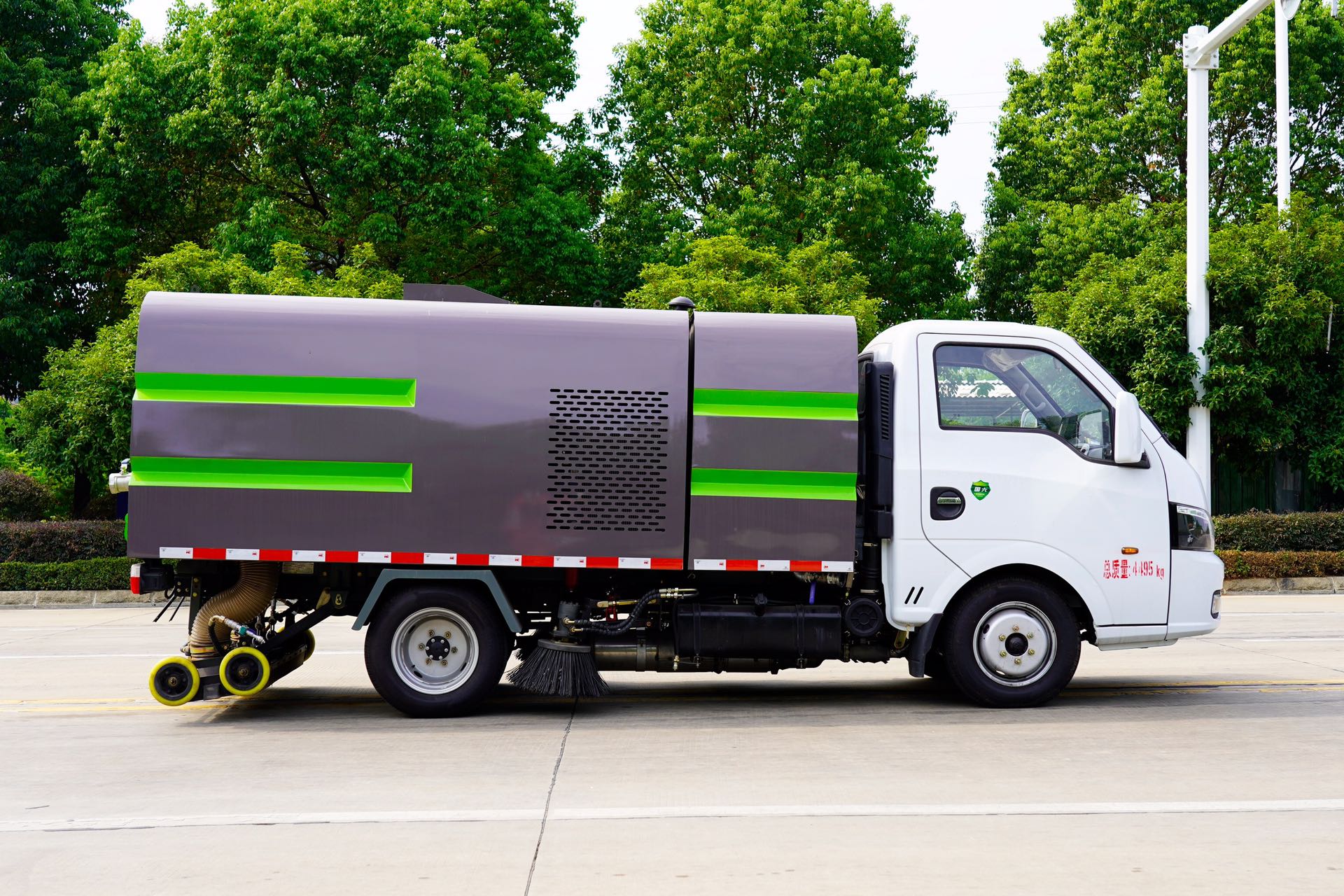

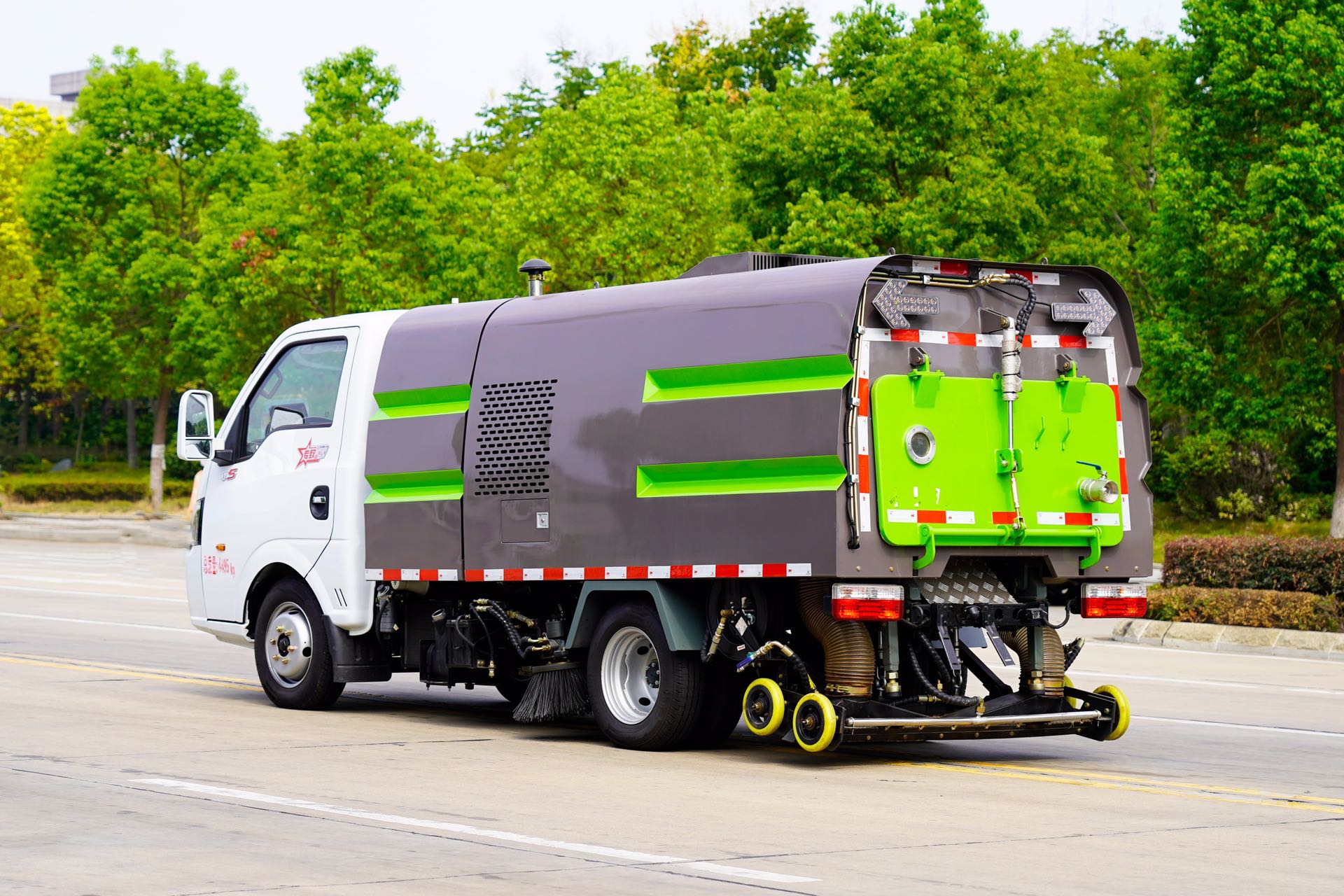

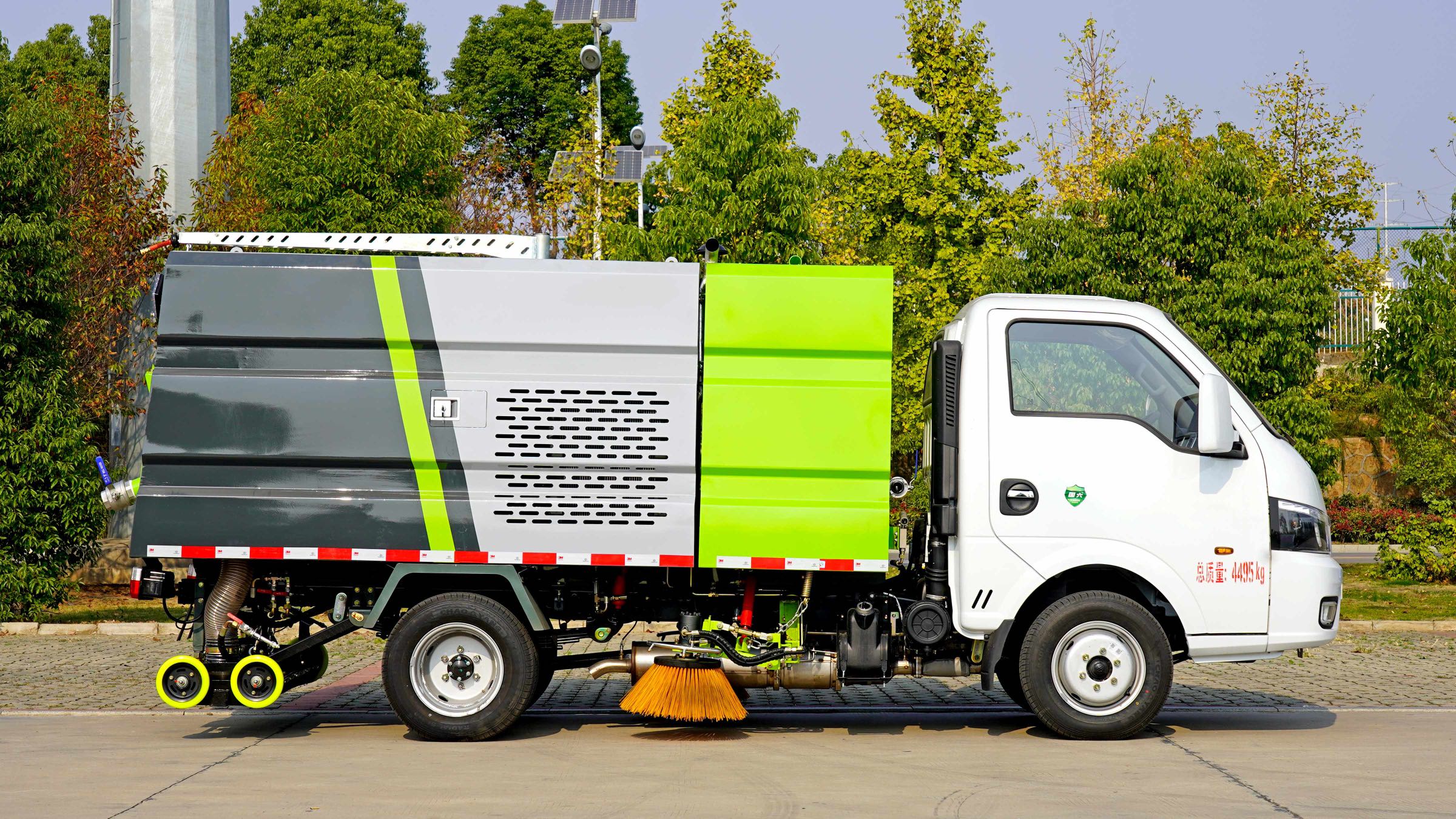

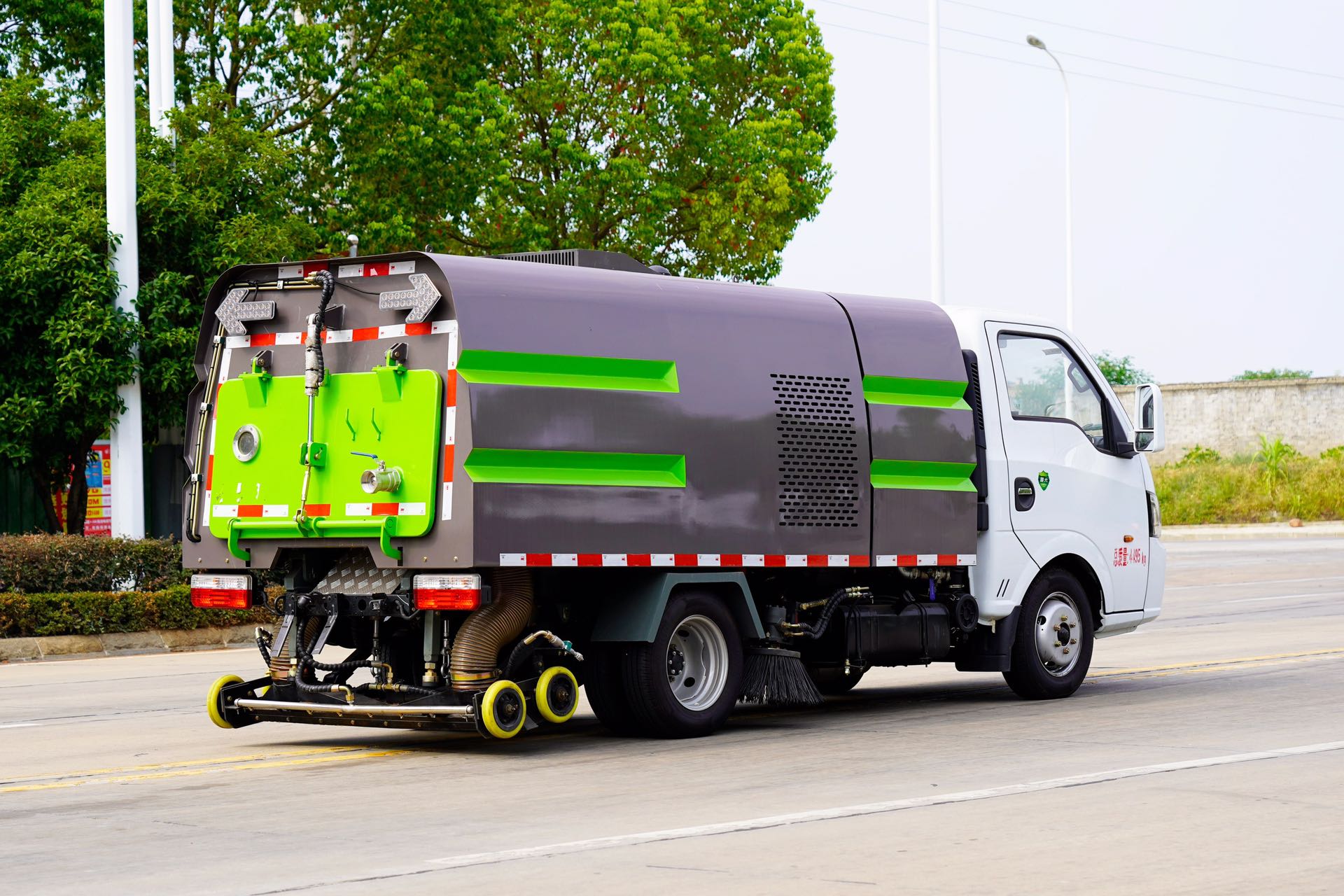

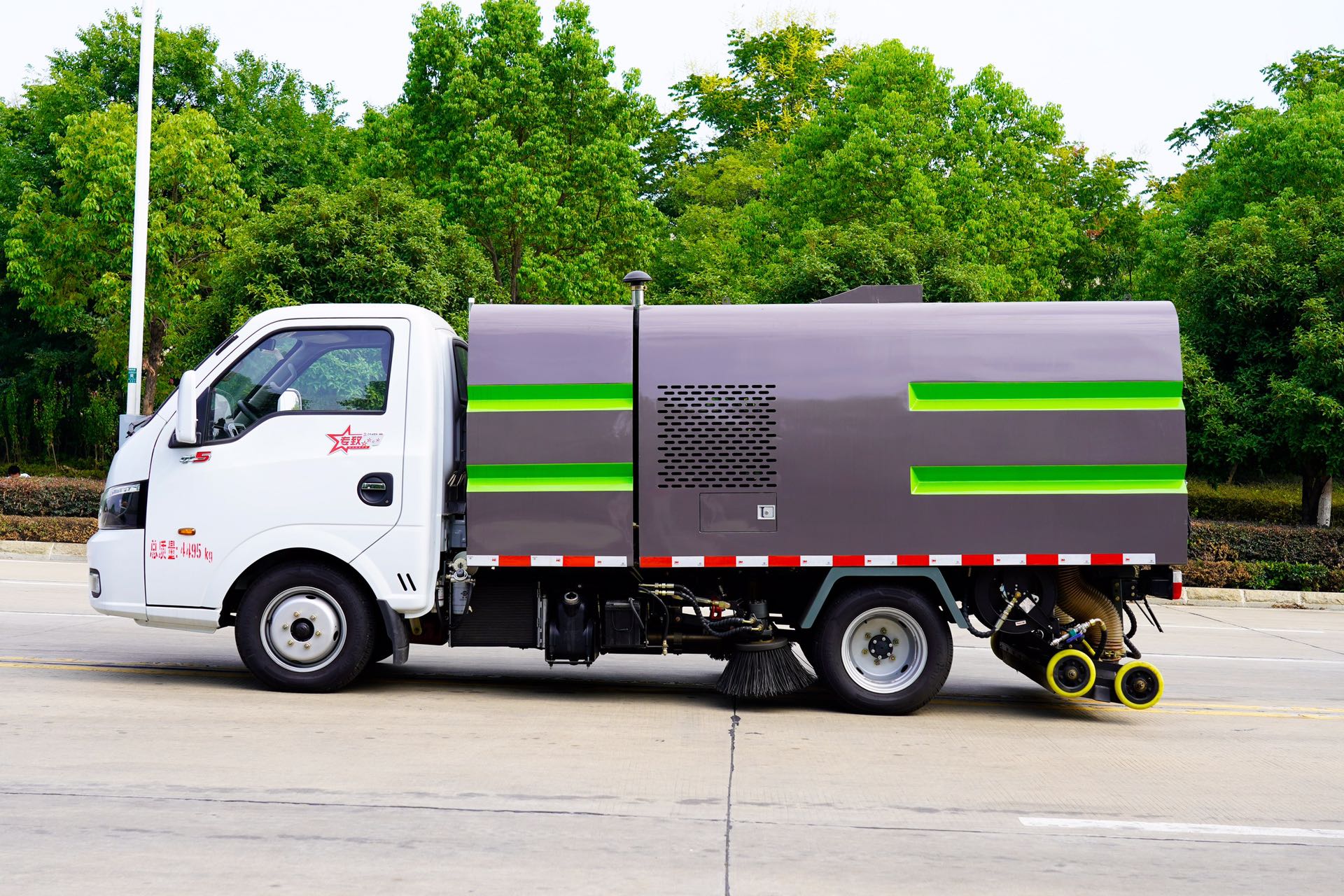

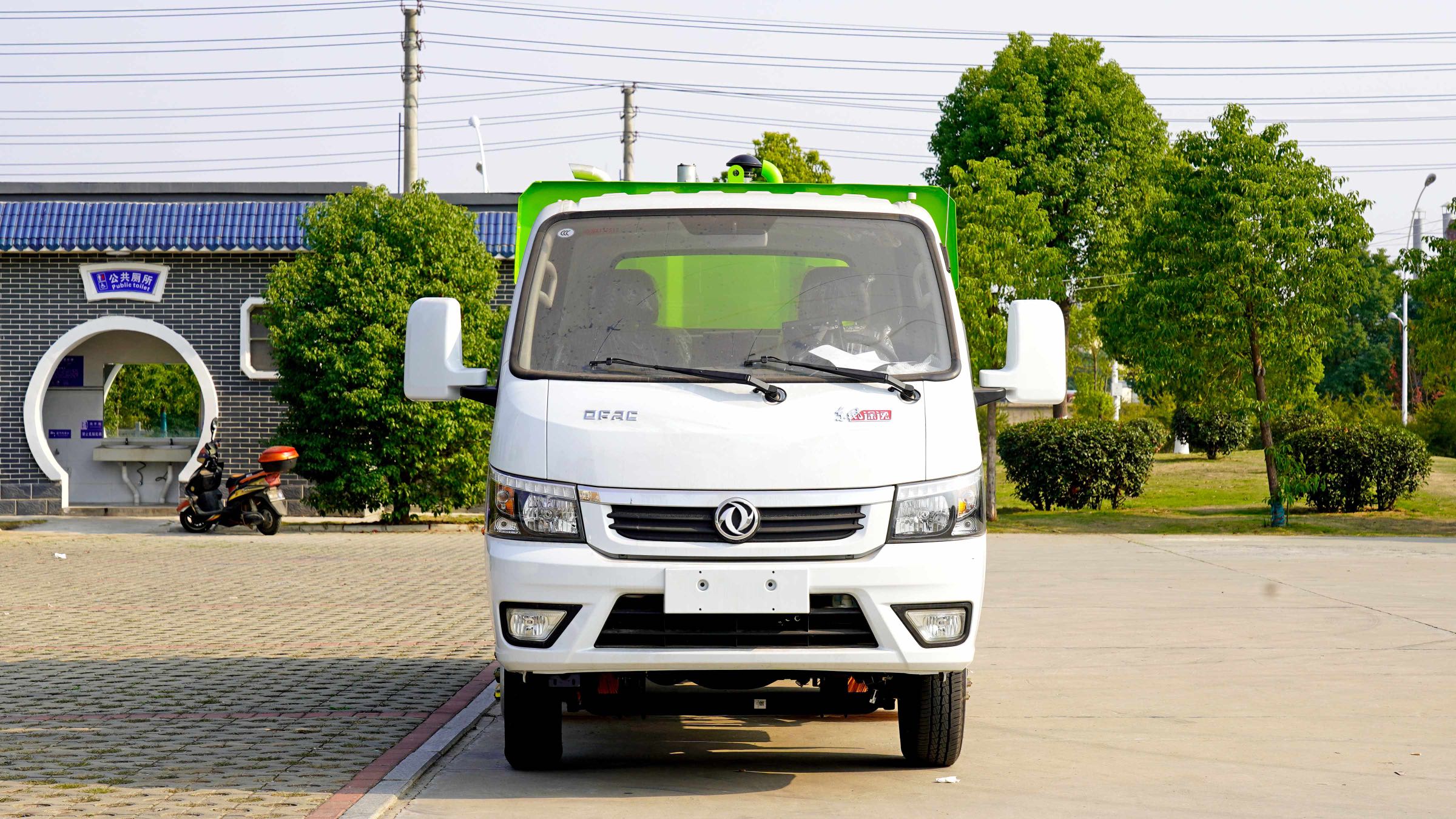

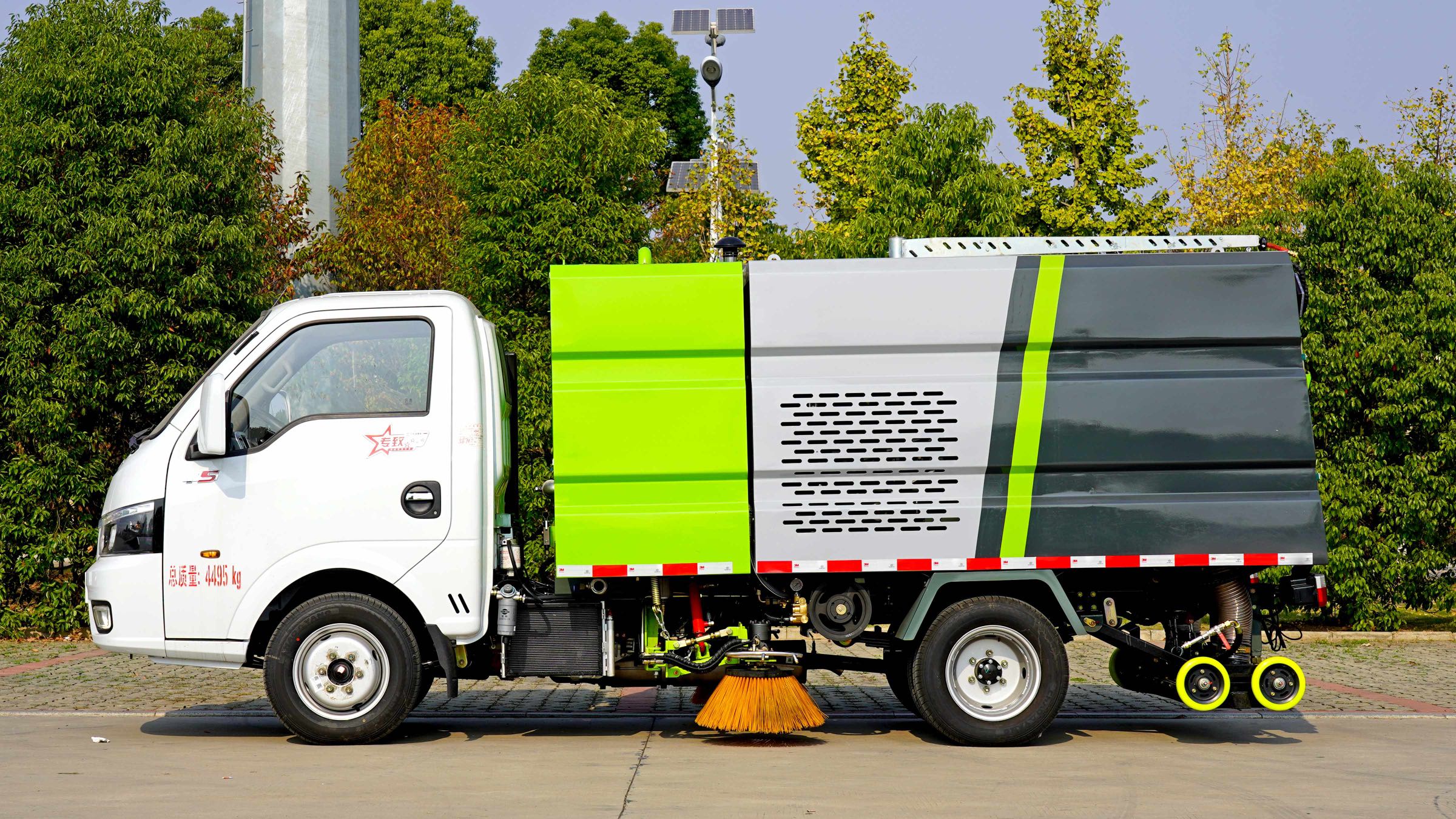

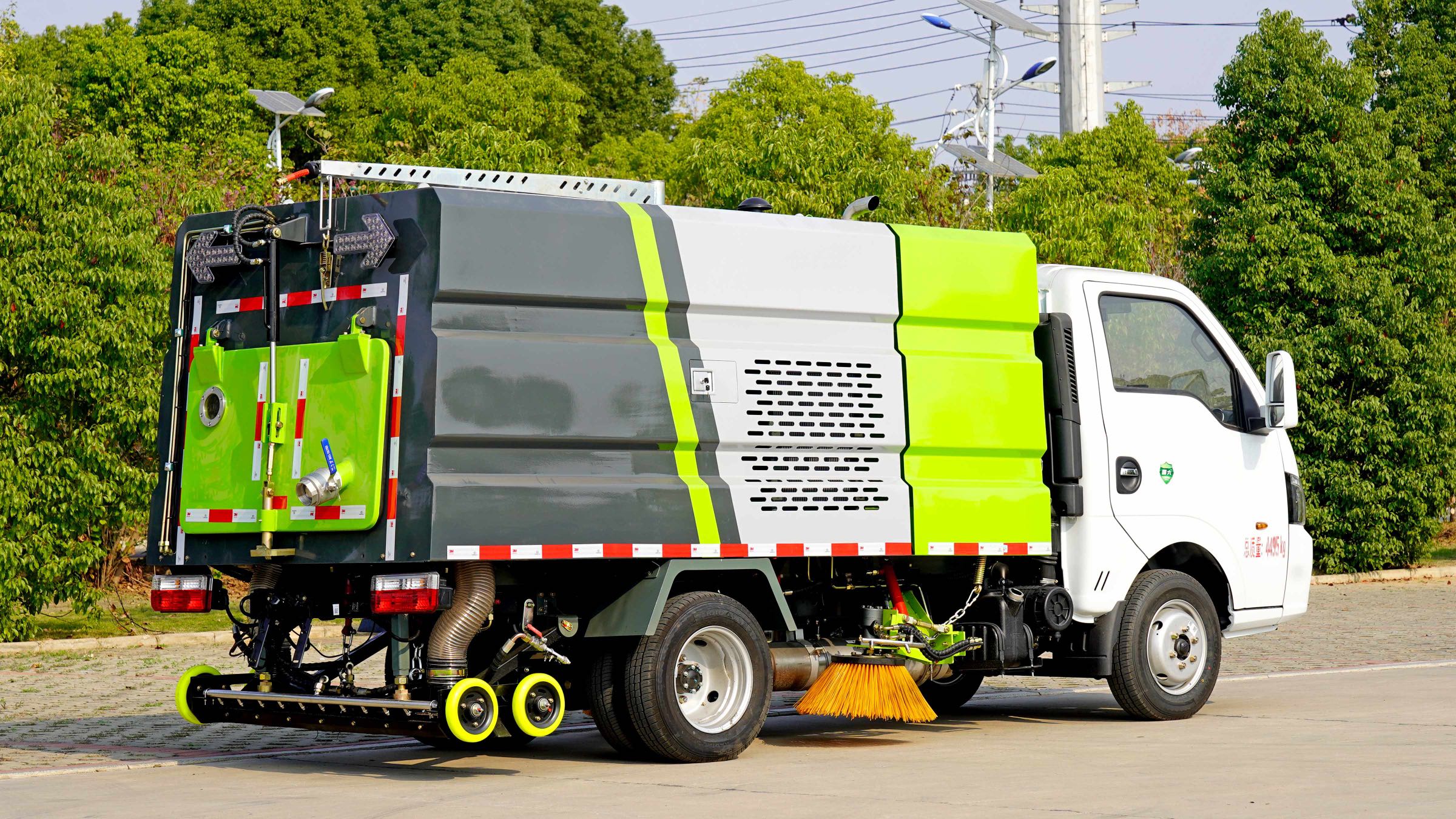

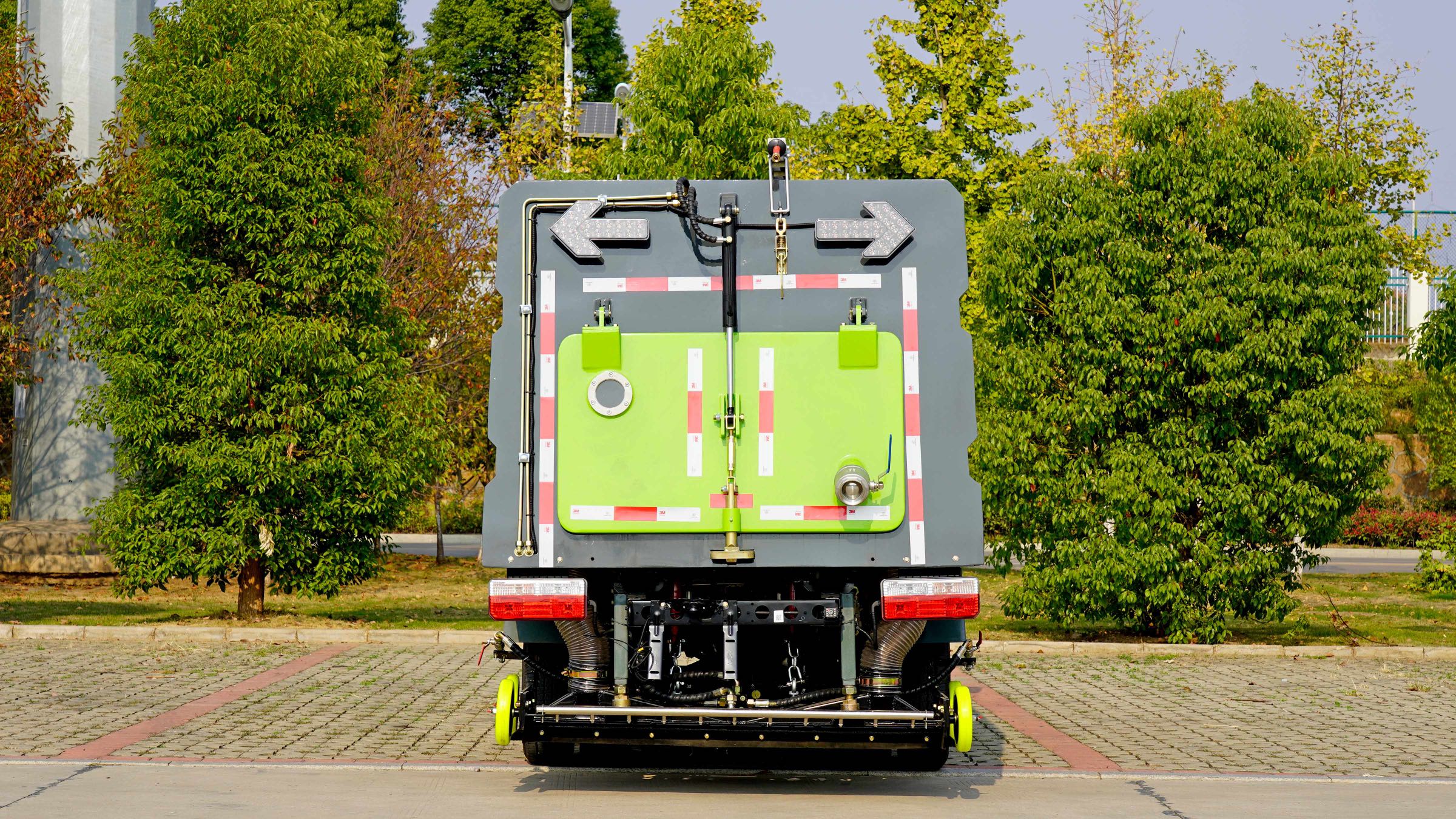

七、產品展示
八、售后服務承諾
1 、保修年限、范圍、保修條件
有關底盤部分和副發動機的售后服務由使用單位在本地技術服務站進行
維修（不在上裝保修范圍內）。改裝部分由我公司實行“三包”，質保期 12
個月，易損件除外，在保修期內車輛發生的質量問題（人為損壞除外）由我公
司免費維修。質保期滿后，我公司對其產品實行終生維護，工時費、差旅費、
修理費僅按成本計算。
2 、解決問題、排除故障（技術支持）
當所供車輛發生故障時，接到用戶故障電話后，解決質量或操作問題響應
時間 24 小時，郵件寄出時間 72 小時，當需要售后人員上門解決問題時，我公
司售后服務部人員將在 72 小時內趕到現場提供服務。
|
