  國五東風5方吸糞車

國五東風5方吸糞車【主要技術參數】
產品名稱	CSC5070GXE5型吸糞車	產品號	ZMX075FS012
總質量(Kg)	7360	罐體容積(m3)	4.2
額定載質量(Kg)	3200	外形尺寸	5990×1980×2400
整備質量(Kg)	4030	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2	載質量利用系數
接近角/離去角(°)	20/17	前懸/后懸	1040/1642
軸數	2	軸距	3308,2800
軸荷(Kg)	2640/4720	**高車速(Km/h)	99
其它	1、罐體有效容積4.2立方米,罐體外形尺寸(長×長軸×短軸)(mm):3600×1600×1090。2、側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高250mm,截面寬50mm,下邊緣離地高500mm。3、隨底盤選裝駕駛室;ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。僅用軸距3308mm。
國五東風5方吸糞車【底盤技術參數】
底盤型號	EQ1070SJ3BDF	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生產企業	東風汽車股份有限公司
外形尺寸	5845,5090×1980×2160,2040	輪胎數	6
接近角/離去角(°)	20/18	輪胎規格	7.00-16,7.00R16
鋼板彈簧片數	6/6+5	前輪距	1503,1485,1519,1595
燃料種類	柴油	后輪距	1494,1516,1540
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量	功率(Kw)
CY4BK551	東風朝陽朝柴動力有限公司	3707	75

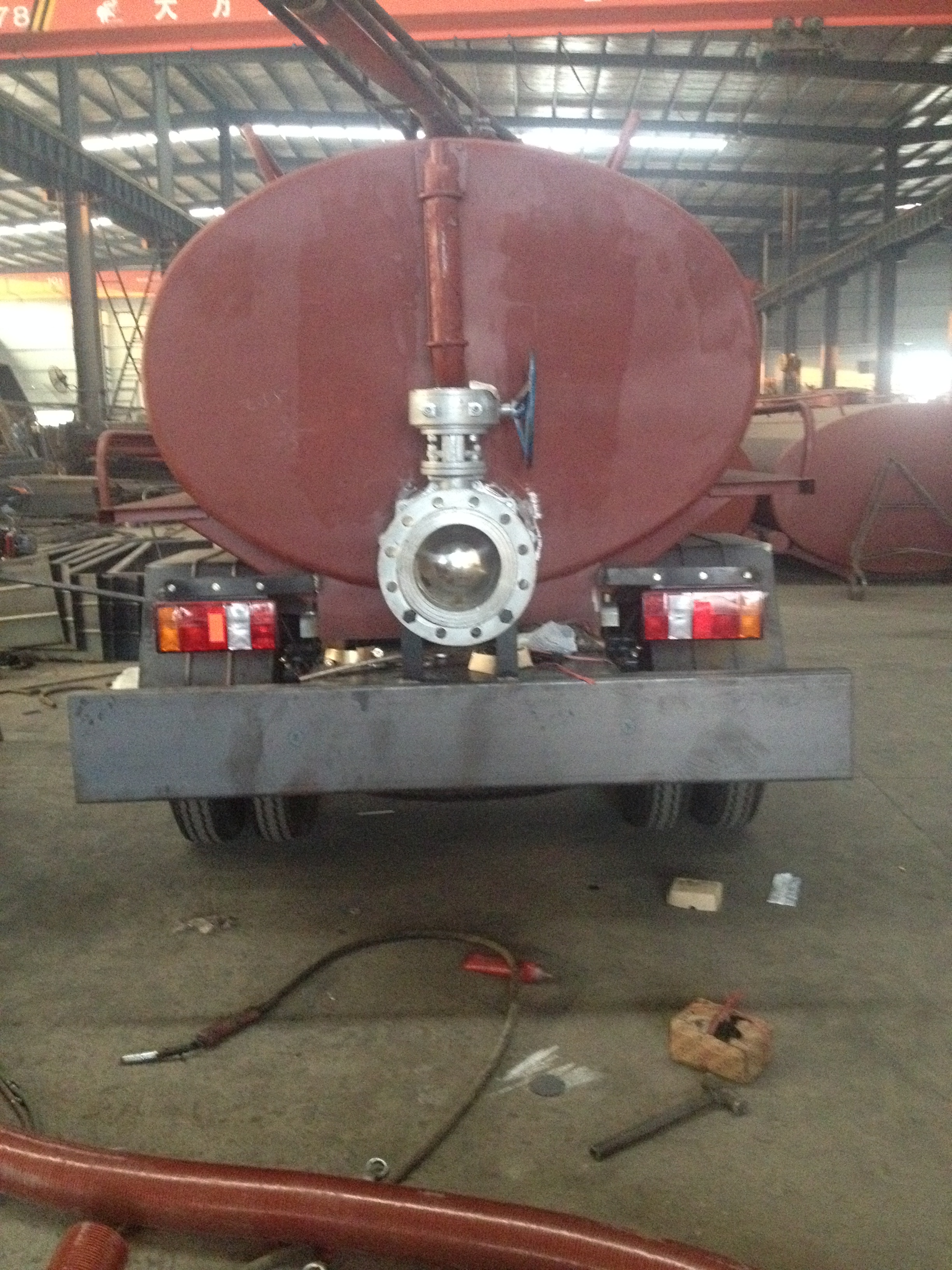

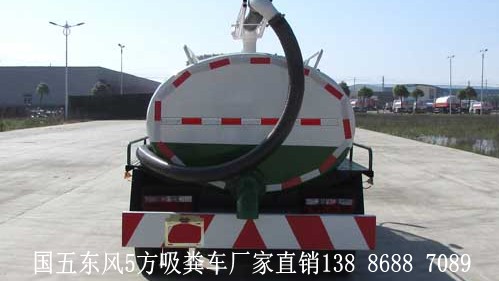

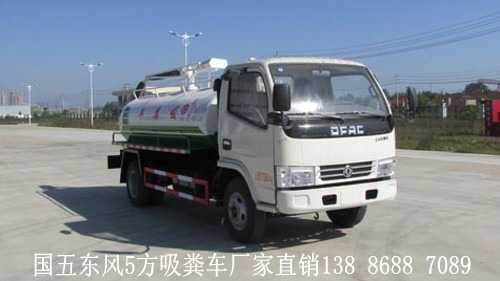

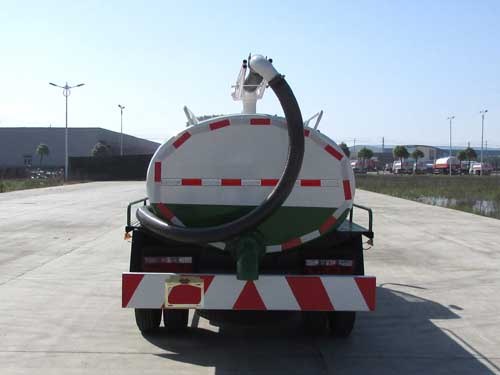

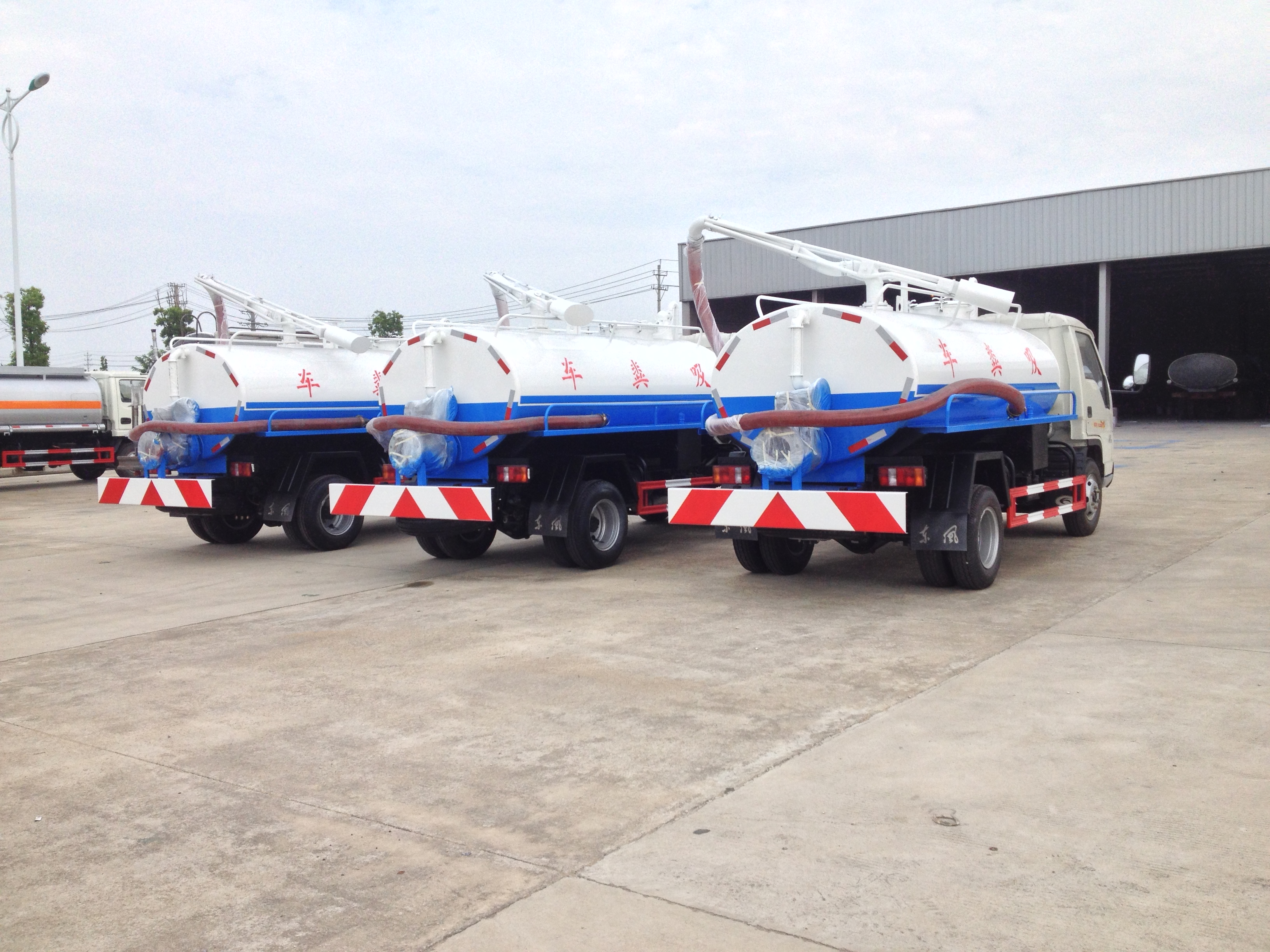

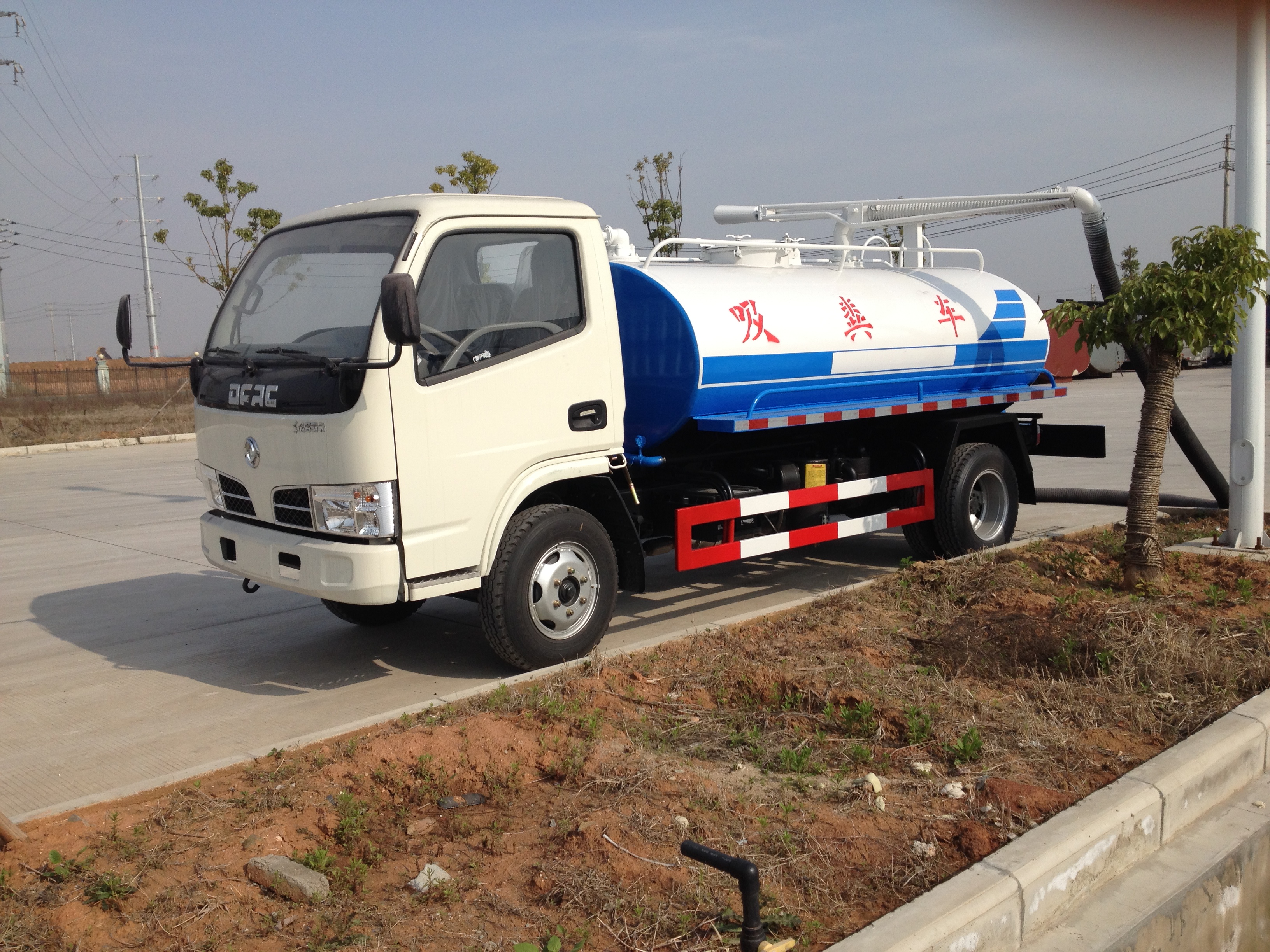

 國五東風5方吸糞車 底盤采用東風多利卡單排可翻駕駛室，國五朝柴102馬力發動機，5檔變速箱，帶方向助力，氣剎，7.00R16鋼絲胎，可選裝空調。上裝采用優質Q235-B 5mm厚板碳鋼板材制作而成，罐體容積嚴格公告生產，實際容積約5立方米，罐體前頂部裝防溢閥一個，罐體前部封頭采用龜背結構（耐壓不變形），采用**知名品牌真空泵，帶油水分離器，油氣分離器，另前封頭中間處帶一個液位顯示器。，配6米吸糞管，口徑為￠100mm。，后封頭正下方設￠200mm自流碟閥出口一個（或選用￠200渦輪碟閥），卸料快。罐體頂部帶360度可旋轉吊桿 。生產周期：7-10個工作日。

 吸糞車系列使用說明書

前  言

 東風牌系列真空吸污車是城市下水道疏通的專用機械，適用于下水道污泥清撈，吸糞和裝運及其它抽吸作用。

我公司生產的改裝汽車，吸收國內外同等專用車的優點，具有結構合理、性能可靠、操作方便、外形美觀等優點。

本車輛具有足夠的抽吸真空泵，噸位大、效率高、用途廣，適合大、中、小城市市政、環衛及工礦企業、物業、生活小區、生產排水工作。

本說明書對車輛的重要技術性能指標、工作原理和結構組成、操作規程及保養使用等作了詳盡的說明，并附有隨車工具、易損件及主要外購件目錄。

 目    錄

一、主要技術參數    ……………………………………………… 1

二、概要    ………………………………………………………… 1

三、操作方法   ………………………………………………………1

四、保養檢修   ………………………………………………………7

五、故障檢修部分   …………………………………………………12

 二、概要 該車在高度真空狀態下進行污泥、污水、糞便吸入作業，特別要注意其操作。

三、操作方法

1、注意事項

①保持真空適宜轉數：

真空泵轉速太高，轉子發熱加劇，轉速太低，則引起發動機爆震，部件引起附加沖擊，影響壽命。為達到適宜的工作和轉帶。請預先調整好手油門的**佳調節位置。

泵型                  XD-44型

適宜轉數              500-600轉/分

**大真空度            93千帕-96千帕

②在平坦地面上翻罐

在傾斜路面翻罐不僅會對和部件產生扭曲導致故障，而且有可能引起翻車事故。

③翻罐時先打開后罐門扇

翻罐印泥前應先將鎖緊螺栓松開，再開啟罐門，切忌關閉罐門扇升罐，因**后移有翻車的危險。

④離合器取力箱（2）真空泵取力時，發動機怠速，并完全踩入離合器踏板，離合取力時要緩慢抬起離合器踏板。

⑤汽車行駛時特別注意：

取力箱操縱桿置于中間位置。踩入離合器，脫開取力箱，使真空泵和油泵處于停止?fàn)顟B(tài)。

⑥不得用該車吸入和運送廢油及危險物。

⑦在揚起污泥罐的狀態下進入罐底或檢修時，必須使用支撐棒及安全擋塊。

⑧運輸污水時，必須使用后門扇鎖緊狀置。圖（4）因罐內無防波板，**較高，為此車輛必須在中速和慢速行駛，不得急轉彎或急剎車。

2、吸入操作方法

① 吸入操作前準備

a、關好后罐門，吸污球閥（8）、排水球閥（10）、排污球閥（13）使罐體氣路系統處于密封狀態。

b、觀察真空泵油氣分離器潤滑油觀察孔是否注油在中間位置。

② 操作順序

a、踩下離合器踏板，拉動取力箱操作桿，（2）使真空泵運轉，然后徐徐緩慢臺起離合器踏板。

B、打開報**器開關（在駕駛室內）。紅燈亮，報**時綠燈亮。

c、將手油門手柄拉**適當位置，觀察轉帶表，使其**500-600轉/分。

d、將四通閥（5）轉換手柄桿置于吸入位置，并檢查排氣管排出空氣是否正常，真空泵運轉有無異音，（請注意油氣分離器的機油是否進入真空磁循環）真空表是否正常等。

e、從車上缷下吸污膠管，（14）放入沉泥中，為使吸污膠管成直線或自由彎曲狀態，應充分考慮停車位置。做好吸污準備。

① 作業注意事項：

a、石塊、棉紗、樹葉等雜質會堵塞吸管，故不要吸入并應經常清除（注意吸污管口及彎道處）。







a、觀察真空表讀數**50-80千帕?xí)r，完全扳開吸泥球閥，半開狀態容易損壞球閥，影響吸污效果。

B、吸入污泥時，應經常移動吸管，當吸入高粘度污泥時，偶爾吸入空氣和水，可提高吸污效率。

**告！吸污報**后，（1）馬上關閉吸污球閥（8）。（2）將四通閥（5）手柄置于中間位置，排出罐本及系統中多余的真空

（3）關掉報**器音響的三步操作方法。切記。

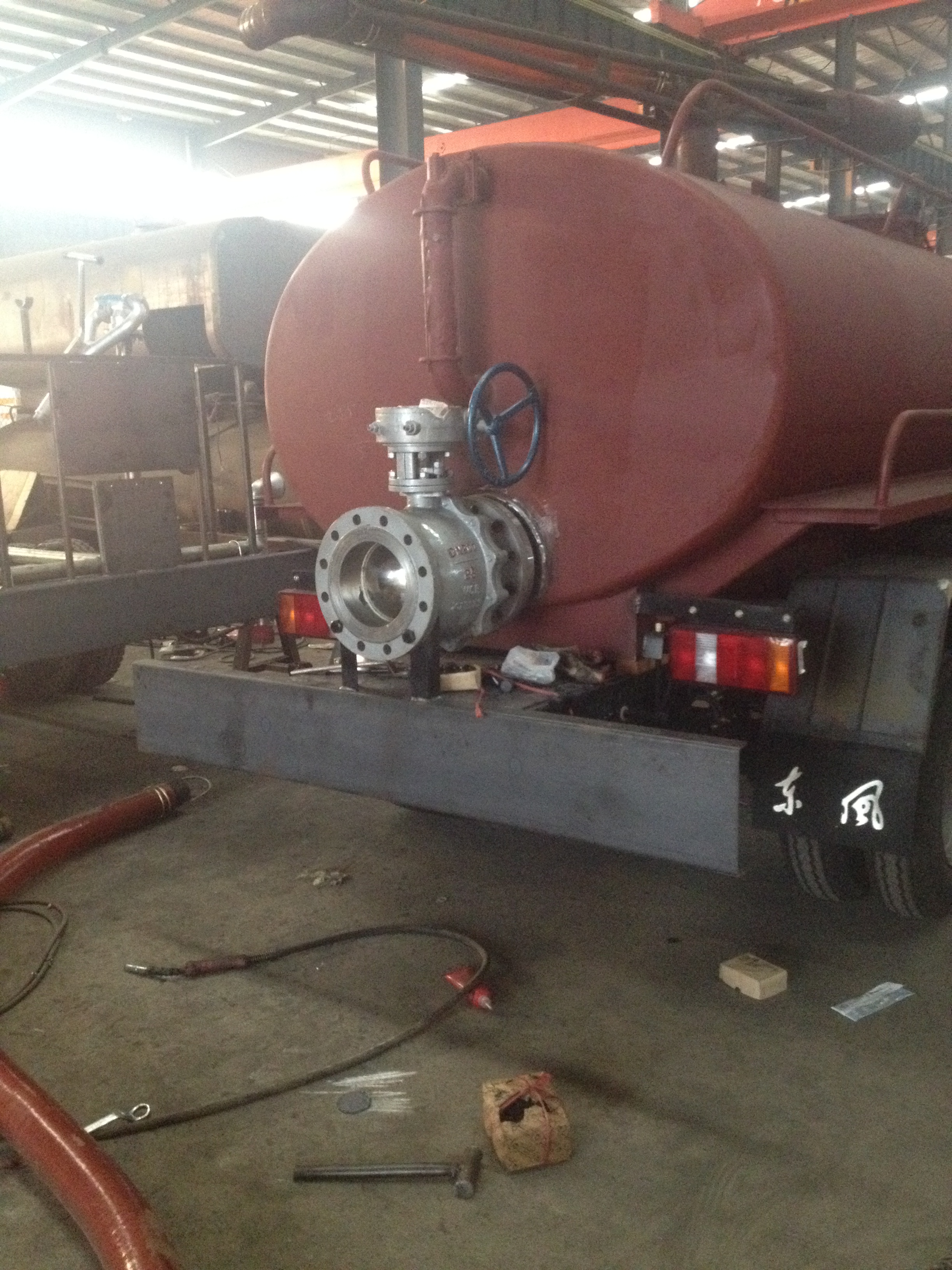

閥門口徑DN200mm



3、污水排出方法：

打開排水球閥（10），將污水排出后重復吸泥，亦可壓速排水，其操作方法如下：

①將四通閥（5）轉換桿置于“空檔”位置，然后將排水球閥置

于“開”，則可靠重力排出污水。

②將四通閥（5）轉換桿置于排出位置，真空泵（3）繼續工作，則罐內流入壓縮空氣，污水會快速排出。

③壓力排水時，應先打開排水球閥（10），才能板動四通閥（5）置于排出位置，免使罐內壓力過高，發生事故及影響罐門密封。

4、污泥排出方法：

①踩下離合器，拉動取力箱操縱桿使真空泵和油泵運轉。

②打開后罐門排污球閥（13），排出部分污水，并降低罐內壓力使之與大氣相通。

③松開罐門鎖緊裝置（12），擰松手把并完全撥掉螺桿。

④將手動換向閥（4）的罐門開閉桿置于“開”，開啟前應先確認罐內壓力等于大氣壓，若在負壓狀態下打開罐門，則會損壞罐門密封圈和油缸。

⑤將手動換向閥的翻罐閥桿置于“上升”位置。

⑥排出污泥后的復原操作。

將翻罐油缸操作桿置于“下降”位置，安全下降后檢查下述內容：

a 、檢查罐門法蘭和密封圈是否附有泥土，并用毛刷刷洗干凈。

b 、將罐門開閉桿置于“閉”，并安全關閉罐門扇。

c 、將夾緊裝置螺桿，插入罐側螺孔內并轉動手把，直**罐門扇壓緊為止。

四、保養檢修

1、傳動機構的注意事項：

作業高檢查傳動軸，聯軸節等有無異常搖動及松弛，不修理不良部位繼續運轉，則對泵及取力箱等主要裝置帶來不良結果。

2、油氣分離器（它能分離真空泵排出的油、水、氣、混合物）

分離的機油重新作為真空泵潤滑油使用，但分離出的水會貯留在箱底，如油色變白，會降低潤滑性和氣密性。因此應定期清掃內部，更換機油，測量在真空度約93千帕?xí)r補充到量油尺下中間刻線，使用HT-40#機械油，每月清掃一次內部。

3、帶單向伐氣水分離器（雙重保護裝置）

它是萬一當罐內滿量自動停吸裝置發生故障時，為防止污水進入泵內而自動工作的裝置，雙重保護。吸入油分較多的污泥，則易浸蝕球座和球，故要定期更換。另外，作業時容易積存污水，所以作業結束后一定要排水和清掃浮球，并定期更換浮球。

4 、后罐門夾緊裝置

長期使用后，內部產生污垢，無法擰緊手輪，所以每隔6個月應分解和清掃內部，此時應適當補充潤滑脂。

5、補充油脂：

記號	油脂名稱	補充油脂時間
	一般底盤潤滑脂	每月
	一般底盤潤滑脂	15天
	齒輪油1種4號	**初50小時，其后每200小時
真空泵用油	40#機械油	每40小時
液壓油箱	液壓工作油	每6個月









液壓工作油低磷液壓油。

五、故障檢修部位

易損件表（附表一）

主要外購件表（附表二）



隨車工具表（附表三）
