垃圾壓縮站對接式垃圾車使用說明書

一、概述

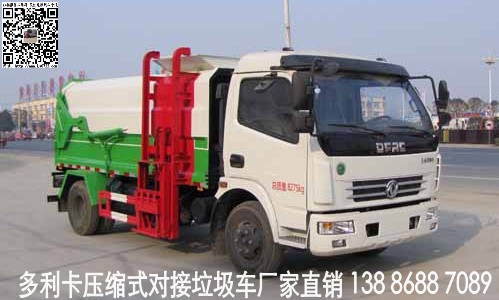

歡迎你購買隨州市烈山專用汽車有限公司生產的對接式垃圾車，對接式垃圾車(以下簡稱垃圾車)是用于城鎮垃圾壓縮站內的垃圾轉運,卸料作業的專用車輛。垃圾壓縮站對接式垃圾車是由汽車底盤、自卸油缸、后門油缸、附車架、垃圾箱體及后門擺桿等組成。該車操作由液壓**系統來完成，**方式可以為手動或電氣控。垃圾壓縮站對接式垃圾車主要用于城鄉垃圾壓縮站的垃圾清運。垃圾壓縮站對垃圾進行收集、壓縮后將箱體垂直舉起，并打開壓縮箱排泄門，這時垃圾車箱體后門向上旋轉開啟，垃圾車后門與壓縮箱后門對接，之后垃圾塊被壓縮箱內的推板水平推進到垃圾車箱體內，完成垃圾裝載后關閉垃圾車后門，將垃圾運到垃圾處理地進行傾卸。該車由液壓**系統來完成該車的后門的開啟和關閉及自卸功能，降低了工人的勞動強度和改善了工作環境。該垃圾車的收運方式是目前國內廣泛采用的垃圾壓縮站垃圾轉運方式，可以實現一車多站，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控、氣控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕，不產生二次污染等優點。

垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

二、結構簡圖

三、操作步驟

在裝載垃圾前，空載運轉達到6個標準氣壓時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；

其具體操作步驟如下：(隨車帶有手柄操作示意圖)

垃圾站對接車操作步驟

垃圾裝載

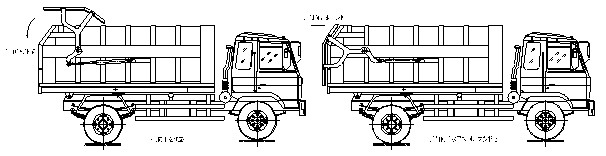

步驟1.將后門操作手柄推**開啟位置，箱體左右兩側墻板油缸伸出，使箱體后門先水平推出一段距離后，向上翻起打開，松開操作手柄使其回到中位；

如圖：

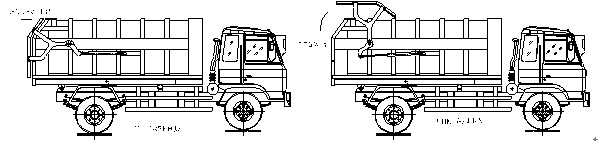

步驟2.后門打開后，垃圾車與壓縮箱門對接，然后垃圾從壓縮箱內水平推到車廂內；待垃圾裝載完畢后，將垃圾車脫開對接狀態，將后門操作手柄推**關閉位置，箱體左右兩側墻板油缸收回，后門向下翻，**后門先水平拉回關緊，松開操作手柄使其回到中位。如圖：

整車可以運輸行駛。

 垃圾自卸

整車運轉達到6個標準氣壓時掛上取力器，檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作；

步驟1.

①  將后門操作手柄推**開啟位置，箱體左右兩側墻板油缸伸出，使箱體后門先水平推出一段距離后，向上翻起打開；松開操作手柄回中位；

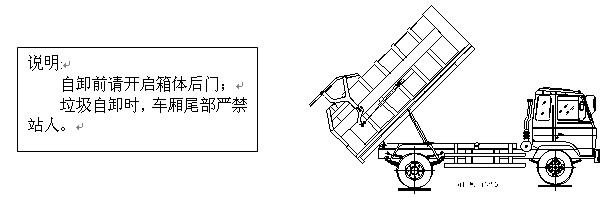

②將自卸操作手柄推**舉起位置，自卸油缸伸出，垃圾箱體繞翻轉軸旋轉，垃圾箱體形成自卸角，垃圾從箱體內卸出，松開自卸操作手柄使其回到中位；如圖：



步驟2. 垃圾卸載完畢后

①將自卸操作手柄推**落下位置，自卸油缸收回，垃圾箱體繞翻轉軸旋轉，垃圾箱體放回到附車架上，松開自卸操作手柄使其回到中位；

②將后門操作手柄推**關閉位置，箱體左右兩側墻板油缸收回，后門向下翻，**后門先水平拉回關緊，松開操作手柄使其回到中位。

松開取力器垃圾箱放置完成，整車可以行駛；

 四、結構簡述

   1、附車架

程力垃圾站對接式垃圾車附車架采用16、14、12號低合金槽鋼與Q235、16Mn等鋼板焊接而成，并用多組U型螺栓與汽車大梁牢固聯接。

2、垃圾箱體

垃圾箱體采用10號熱軋普通槽鋼、60×80方管與12mm、8mm、5mm、4mm鋼板等焊接而成，箱體為整體密封式結構。后門裝可有密封條，并在油缸的作用下具有回拉拉緊動作，同時箱體下方可設置污水箱，更好的防止垃圾在運輸過程中造成二次污染。

3、液壓系統

該車液壓油缸動作采用手動液壓多路閥**，液壓多路閥**油缸動作。操作簡單可靠，便于維修。

液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。

齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使后門油缸、自卸油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

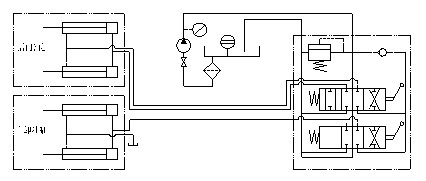

液壓系統原理圖：（以東風153對接式垃圾車為例）

4、主要配件明細表清單

序號	名稱	規格	數 量	備注
1	液壓油泵	CBT-F550FHL	1
2	取力器		1
3	多路閥2聯		1
4	后門油缸	63/35-930×630	2
5	高壓油管	Φ19	6
6	截止閥	Q11F-16P	6
7	自卸油缸	1330×1020-（Ⅲ）	2
8	液壓表	YN-60    40MPa	1
9	液壓油箱	40升	1

五、維護保養

1、汽車底盤和發動機部分的使用與保養按底盤車使用說明書的規定進行。

2、新車在走合階段，行駛里程在1500-2500km和舉箱（推板）卸料900次以內，裝載量以額定載質量的70%進行，卸料時發動機不得錳轟油門。

3、在油缸工作300次以后，應更換全部工作油。擰開液壓油箱放油螺塞，再從上部加油孔注入新機油，然后啟動發動機，試運行各油缸動作兩次，確認工作可靠即可。

4、高壓油管每兩年定期更換。在使用過程中發現有龜裂、損壞、肩部膨脹等現象時，應及時更換。

5、經常檢查液壓系統漏油情況，并及時維修和更換油封。

6、潤滑采用汽車通用鋰基潤滑脂（GB5671-85），可用油**從油嘴中打入，直**間隙中擠出為止。

7、每天作業結束后清洗整車及車箱、填壓器內表面。經常檢查液壓油存量，定期給各運動部位加注潤滑油、各導軌表面涂抹潤滑油。

8、定期檢查并調教齒輪油泵工作壓力；檢查濾油器濾芯，清除表面雜質或更換濾芯；定期更換液壓油。

 六、注意事項

1、該系列垃圾車嚴禁投入建筑垃圾物，以免損壞機件。

2、液壓系統操作時如發現運動異常，應立即停止工作，分析原因，排除故障。切勿強制施壓作業。

3、無論是嚙和還是脫開取力器，都必須踏下離合器踏板；取力器和多路換向閥處于工作狀態時，垃圾不得進入行駛狀態。

4、液壓系統的調壓裝置為多路換向閥上的調壓螺栓，該螺栓經校壓調定并鎖緊后，使用中不得隨意調動。用戶不允許隨便調整油壓。

5、單向節流閥是**液壓油缸速度的裝置，調定并鎖緊后不得隨意調動。

6、對于舉箱卸料的車型：

車箱負載時，不允許快速降落，應通過操縱換向閥來**其緩慢下降。

因換油、清洗、檢修而舉升車箱時，必須支好車箱撐桿，防止車箱突然下降而發生意外。

舉箱卸料時，應選擇平坦堅實的地面停車傾卸，車箱應隨著物料的排出徐徐升起，以免車輛傾翻或車頭抬起。

傾泄物料時應先開啟車廂后門；同理，物料傾卸完畢后應先放下車箱，再關閉后門。

7、洗車時不得將水沖入液壓油箱內。經常檢查液壓油面高度，液壓油不足時要及時加注，全部油路接頭不得漏油。

8、檢修時應防止碰撞，避免零件損傷、變形及劃痕等。裝配零件時必須注意清洗干凈。

 七、液壓系統故障判斷及處理

液壓機構工作不正常時。應**先檢查取力器是否正確嚙合，油箱內液壓油是否充足，吸油管球閥是否完全開啟。

1、液壓機構無動作，按下列步驟依此檢查。

a、液壓油箱內油量是否充足。不足時應加注液壓油；

b、觀察油箱到油泵的進油管是否因老化而產生轟油吸癟現象。如有此現象則應更換進油管。

c、檢查是否齒輪油泵失效。裝上壓力表，擰動調壓螺栓，觀察表是否達到規定值；

d、如調壓螺栓全部擰入后仍達不到規定油壓，則是齒輪油泵失效，須更換齒輪油泵；

e、如齒輪油泵工作正常，則是多路換向閥閥芯堵塞。應拆下閥芯，清除雜質，重新裝入后使用。

2、液壓機構有動作但無力

檢查齒輪油泵是否失效，系統壓力是否達到規定值。

3、液壓機構動作變慢

檢查齒輪油泵是否失效、吸油濾油器、回油濾油器芯是否堵塞。

  八、售后服務

1、當您需要政黨咨詢或維修時，請與我廠售后服務部聯系，并將購車憑證妥善保管，以確認該車在保修期內。

2、底盤車的售后服務工作由底盤車廠家負責；本廠僅對車輛的專用改裝部分實行“三包”，在使用過程中，無論何時何地出現故障或問題，請來電、來函聯系，我們將及時給予處理，在接到信息24小時內給予明確答復。

3、新車應按規定進行走合保養，方可享受“三包”

（1）三包內容及期限：

a、車輛自購車之日起（以購車**為準）一年和行駛里程3000公里以內（兩個條件需同時具備）可享受“三包”；

b、車輛自售出之日起十日內整車實行全包（以售后服務卡所填寫的日期為準），即所有零部件因制造質量造成零部件損壞或不能滿足整機使用性能要求的，我廠實行“三包”；

c、“三包”期內確因質量原因造成故障，我公司實行包修；

d、“三包”期內總成件出現質量問題，經公司和配套單位及維修服務網點點連續兩次以上修理（指同一故障）仍達不到技術性能而無法使用，該總成或部件予以更換；

e、該車易損部分可享受半年三包。

（2）以下各項不屬于“三包”范圍：

 a、不按本車規定，未進行強制性走合期保養的車輛；

b、非正常使用和自行改變車輛結構所造成故障的車輛；

c、**肇事車輛（含無證駕駛、違章肇事車輛）；

d、未經公司同意，自行拆裝或調整不當造成故障的車輛；

 e、未經公司同意擅自將總成或部件拆卸成零件，且無法辯認產地和無法確認責任及原因分析的車輛；

f、未經公司同意或鑒定自行處理的事故車輛；

g、因調整不當或未進行檢查調整而使用造成故障的車輛；

h、低值易耗、易損件（如電器、玻璃、橡膠、塑料制品件等）；各類標件、軸承。

4、不屬于“三包”范圍的車輛，我公司本著對用戶負責，提供方便給予維修服務，但應適當收取費用。

5、您對本廠該產品或其他產品的合理化建議，請向我今后服務部提出，以便本廠及時采納，本廠全體員工向您表示**誠摯的謝意！

 八、隨車工具、附件及技術文件

1、垃圾站對接式垃圾車合格證；

2、垃圾站對接式垃圾車使用說明書；

3、底盤合格證；

4、底盤說明書；

5、隨車工具。
