  國五4方吸污車|楚勝牌CSC5070GXW5型吸污車

國五4方吸污車【整車技術參數】
產品**	楚勝牌		公告批次		298
產品名稱	吸污車		產品型號		CSC5070GXW5
總質量(Kg)	7360		罐體容積(m3)		4
額定載質量(Kg)	3125		外形尺寸		5800×1980×2480
整備質量(Kg)	4105		貨廂尺寸		××
額定載客(人)			準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2		鞍座**大載質量(Kg)
接近角/離去角(°)	20/17		前懸/后懸		1040/1452
軸荷(Kg)	2640/4720		**高車速(Km/h)		99
運輸介質: 液態污物,密度:800千克/立方米,罐體有效容積為4立方米,罐體外形尺寸為:直段長3000,直徑1300。側,后防護材料均采用冷彎型鋼Q235,側防護螺栓連接,后防護焊接,截面尺寸:100×50,下邊緣離地高度450mm。隨底盤選裝駕駛室及不同顏色的駕駛室。ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。
國五4方吸污車【底盤技術參數】
底盤型號	EQ1070SJ3BDF		底盤名稱		載貨汽車底盤
**名稱	東風牌		生產企業		東風汽車股份有限公司
軸數	2		輪胎數		6
軸距 (mm)	3308,2800
輪胎規格	7.00-16,7.00R16
鋼板彈簧片數	6/6+56/6+5		前輪距		1503,1485,1519,1595
燃料種類	柴油		后輪距		1494,1516,1540
排放依據標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業			排量	功率(Kw)
CY4BK551	東風朝陽朝柴動力有限公司			3707	75 (有環保公告)
YC4FA115-50	廣西玉柴機器股份有限公司			2982	85 (有環保公告)
ZD30D13-5N	東風輕型發動機有限公司			2953	96 (有環保公告)
D28D11-5DA	東風輕型發動機有限公司			2771	85 (有環保公告)
國五4方吸污車免征公告
產品型號	車輛名稱	所在圖冊			總冊位置
CSC5070GXW5	吸污車	2017年第01冊第986頁			總第54冊

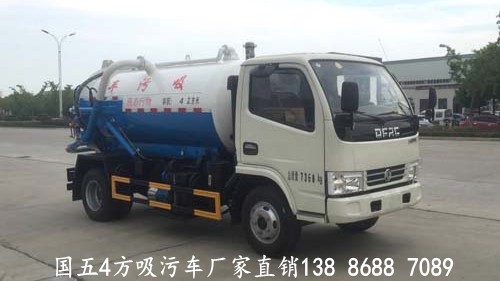

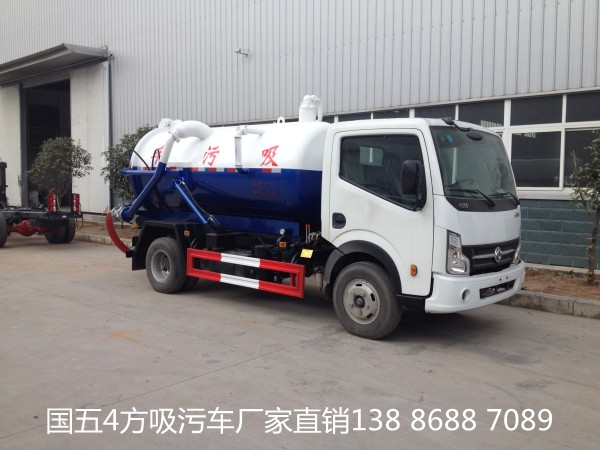

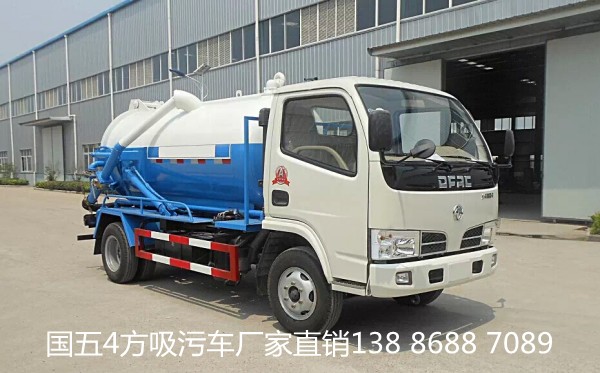

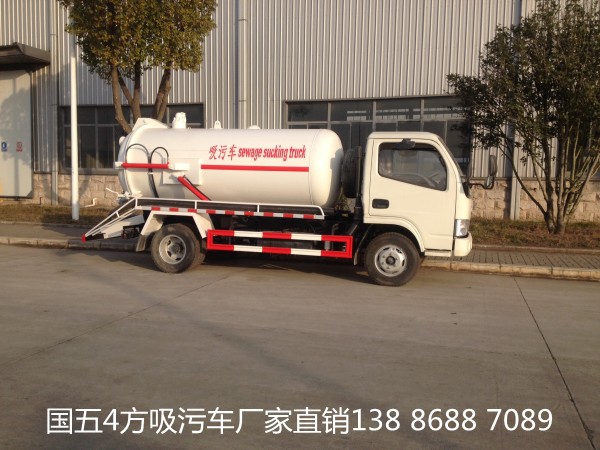

 國五4方污車采用國五東風多利卡EQ1070SJ3BDFWXP，整車型號楚勝牌CSC5070GXW5，選用國五朝柴CY4BK551發動機102馬力或廣西玉柴YC4FA115-50發動機115馬力，軸距3308.五檔變速箱。7.00R16鋼絲胎。前橋1.8T,后橋4T, 汽剎，帶方向助力，離合助力。

國五4方吸污車采用國內技術**的吸污專用泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體、含水量較小等物質。抽滿污（糞）罐體時間：≤5min，吸程：≥10m。自吸自排，壽命長，工作速度快，運輸方便。吸污車的排放有加壓排放和自流排放兩種方式，吸污車自吸自排，后蓋可打開并自卸罐體中雜質，抽吸效率高、自吸、自排及直灌等特點，操作快速、簡便 。適宜于大、中、小城鎮環衛、市政部門使用。
吸污車罐體可采用：碳鋼、不銹鋼。 吸污車專用部分由取力器、傳動軸、專用真空吸污泵、高壓成型糞罐、水氣分離器、油氣分離、多路換向閥、吊桿、吸污**，管網系統組成，并裝有真空壓力表、視污窗（管），洗手裝置。

 國五4方吸污車吸污車操作使用說明及注意事項

一：國五4方吸污車操作注意事項

1、  保持吸污車真空泵適宜轉數：

真空泵轉速太高，轉子發熱加?。晦D(zhuǎn)速太低，則引起發動機爆震，部件引起附加沖擊，影響壽命，適宜的工作轉速，預先調整好手油門的**大調節位置。

吸污車泵型     XD—44型

適宜轉數  500-600轉/分

2、 國五4方吸污車在平坦地面上液壓舉升自卸。

吸污車嚴禁在傾斜路面液壓舉升自卸，若在傾斜路面液壓舉升自卸，會因為路面不平導致車身重量傾斜到一處，使該處部件產生扭曲變形，而且容易引起翻車事故。

3、 國五4方吸污車液壓舉升時先打開后門窗。

液壓舉升卸污泥前應將罐體后門打開。嚴禁將吸污車罐體液壓舉升起來后再開啟罐體后門，因舉升起來后**后移會導致翻車的危險。

4、 國五4方吸污車離合油泵取力和真空泵取力器取力時，操作司機要**好油門，使發動機怠速，并完全踩入離合器踏板，掛上取力器取力后，要返慢松開離合踏板。切忌在沒有踩下離合器的情況下掛取力器，否則會使取力器齒輪撞擊運轉中的變速箱齒輪，導致雙方齒輪損壞。吸污車取力器操縱桿在車輛行駛時一定要置于中間位置。

5、 不得用吸污車吸入或運送廢油及危險品。在液壓舉升起吸污車污泥罐的狀態下進入罐體或檢修時，必須使用支承棒及安全擋塊。運輸污水時，必須使用手后門罐體夾緊裝置，因罐內無防浪板，**較高，為此車輛必須中速或低速行駛，不能急轉彎或急剎車。

二：國五4方吸污車吸入操作方法：

1、 吸污車吸入前操作準備

關好吸污車罐體后門，觀察真空泵油氣分離器潤滑油是否正常。

2、 操作順序：

A、踩下離合器踏板，推動取力器操縱桿，使吸污車真空泵運轉，然后緩慢松開離合器踏板。

B、 在駕駛室內打開吸污車報**器開關。

C、 將手油門手柄拉****大位置，觀察轉速表，使其**500-600轉/分（出廠時已調好）。

D、將四通閥轉換手柄置于吸入位置，并檢查氣管排出空氣是否正確，真空泵運轉有無聲音，真空表是否正常。

E、 從吸污車上卸下吸污膠管，放入沉泥井，為使吸污膠管，成直線或自由彎曲狀態，應充分考慮停車位置。

3、 吸污車吸入作業注意事項：

A、大于50mm的石塊，棉紗、樹葉等雜質會堵塞吸管。故不要吸入并應經常清除。

B、 觀察真空表讀數**65-80千帕斯卡時，完全扳開吸污車球閥，半開狀態容易損壞閥心。吸入污泥進度，應經常移動吸管，當吸入高粘度污泥時，偶爾吸入空氣和水，可提高污染效率。

三：國五4方吸污車污水排出方法：

泥水分離后，打開排水球閥，將污水排出后重復吸泥，亦可加壓快速排水，其操作方法如下。

1、 將四通閥轉換桿置于“空檔”位置，然后將排水球閥置于“開”位置，則可靠重力排出污水。

2、 將吸污車四通閥轉換置于排出位置，真空泵繼續工作，則罐內流入壓縮空氣污水會很快排出。

3、 壓力排水時，應先打開排出球閥，才能扳動四通球閥置于排出位置，免使罐內壓力過高，發生事故及影響罐門密封。

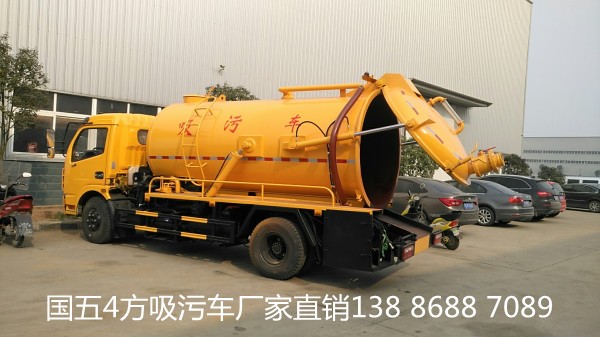

四：國五4方吸污車污泥排出方法

1、 踩下離合器，撥動氣動換向閥**開位置，或推動取力器操縱桿使油泵運轉。

2、 打開罐門球閥，排出部分污水，并降低罐內壓力使之與大氣相通。

3、 松開罐門鎖緊裝置，擰松手柄并完全拔掉螺桿。

4、 將吸污車的手動換向閥的罐門開閉桿置于“開”，開啟前應先確認罐內壓力等于大氣壓，若在負壓狀態下打開罐門，則會損壞罐門密封圈和油缸。

5、 將手動換向閥的液壓舉升閥桿置于“上升”位置。

6、 排出污泥后的復原操作，將液壓油缸操作桿置于“下降”位置，安全下降后檢查下述內容：

A、檢查罐門法蘭和密封圈是否附有泥土，并用毛刷刷洗干凈。

B、 將罐門開閉桿置于“閉”，并安全關閉門扇，

C、 將夾緊裝置螺桿，插入罐側螺孔內并轉動手把，直**后罐門壓緊為止。
