JDF5073GXFSG20/E6型水罐消防車
技 術 規 格 書
一、 整車描述
1、 概述

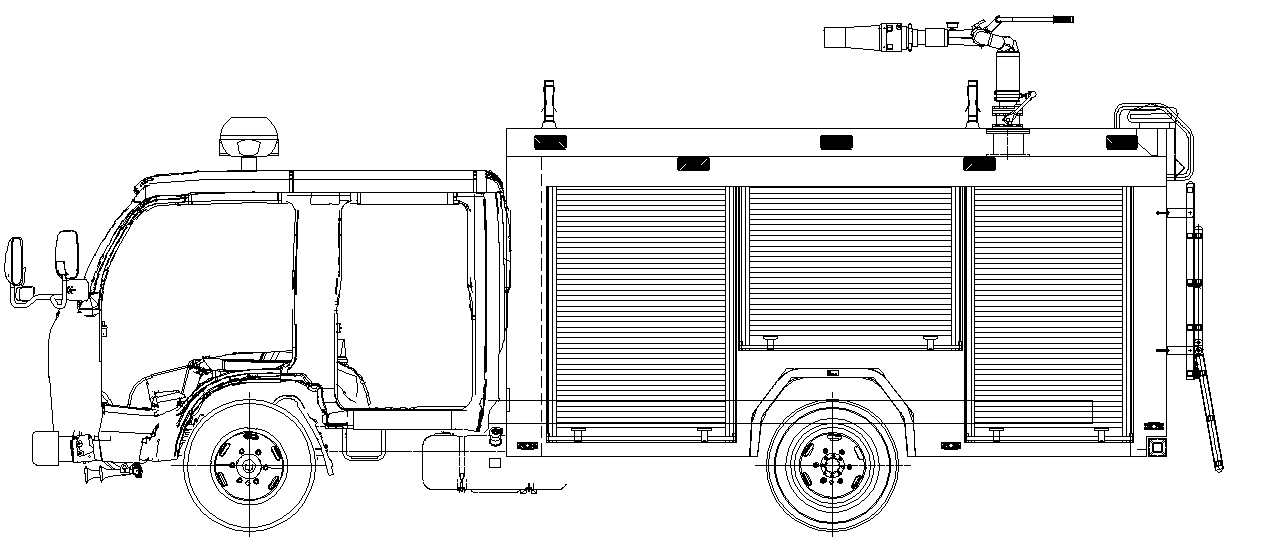

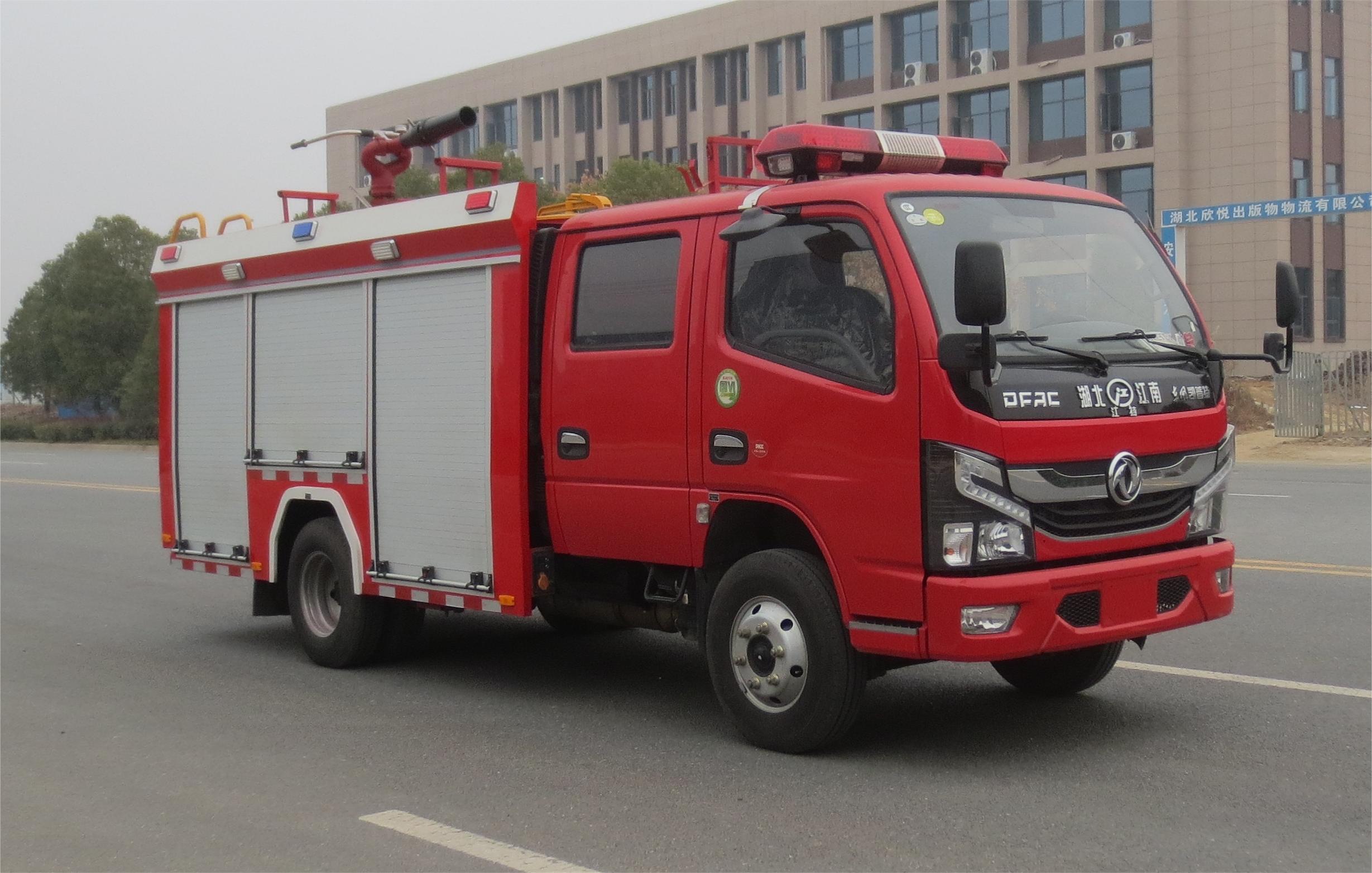

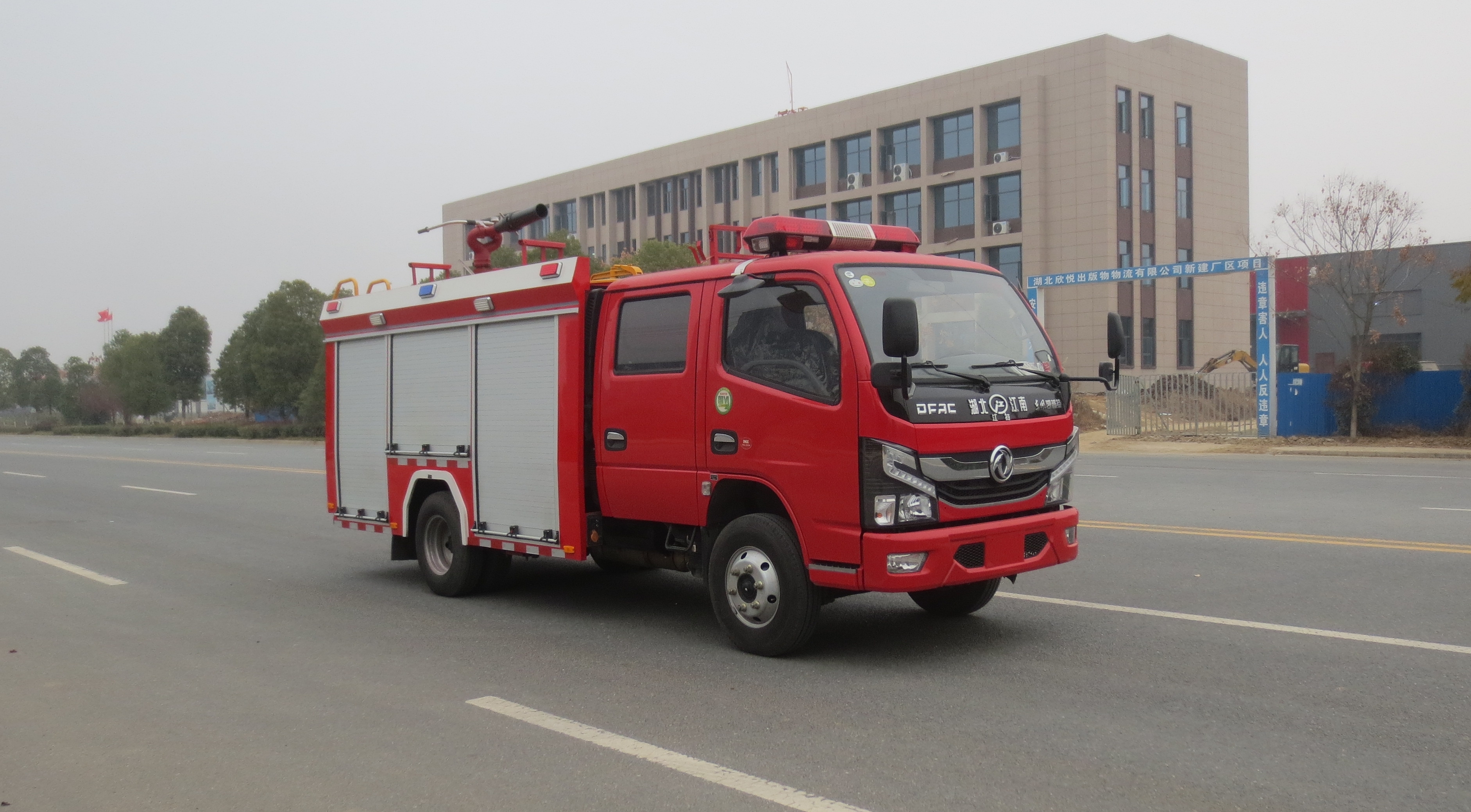

JDF5073GXFSG20/E6型水罐消防車，采用東風EQ1075DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身兩側為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水2350kg（SG20），裝備了上海雄真消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS8/30W(SG20)型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離?？蓮V泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢，CCCF已申報。 |
2、 整車主要參數
外廓尺寸 | 6330×1980×2880mm |
最大總質量 | 7100kg |
載液量 | 水罐車載水2350kg |
最高車速 | 90km/h |
消防泵額定流量 | 30L/s 1.0MPa |
消防炮額定流量 | 水罐車：30L/s 1.0MPa |
消防炮射程 | 水罐車：≥60m |
比功率 | 90/7.1=12.67 |
接近角/離去角 | 24°/13° |
二、底盤
1、 底盤主要參數
型號 | EQ1075DJ3CDF |
|
制造商 | 東風汽車股份有限公司 | |
發動機額定功率 | 97kw | |
發動機排量 | 2300ml | |
發動機排放標準 | GB17691-2018國Ⅵ | |
驅動形式 | 4×2 | |
軸距 | 3308mm | |
最大允許總重 | 7360kg | |
最小轉彎半徑 | ≤7m | |
變速箱 | 手動 | |
取力器 | 夾心取力器 |
2、乘員室
結構 | 平頭、四門，原裝雙排 |
|
司乘人員數 | 2+3人 | |
駕駛員位置 | 左置 | |

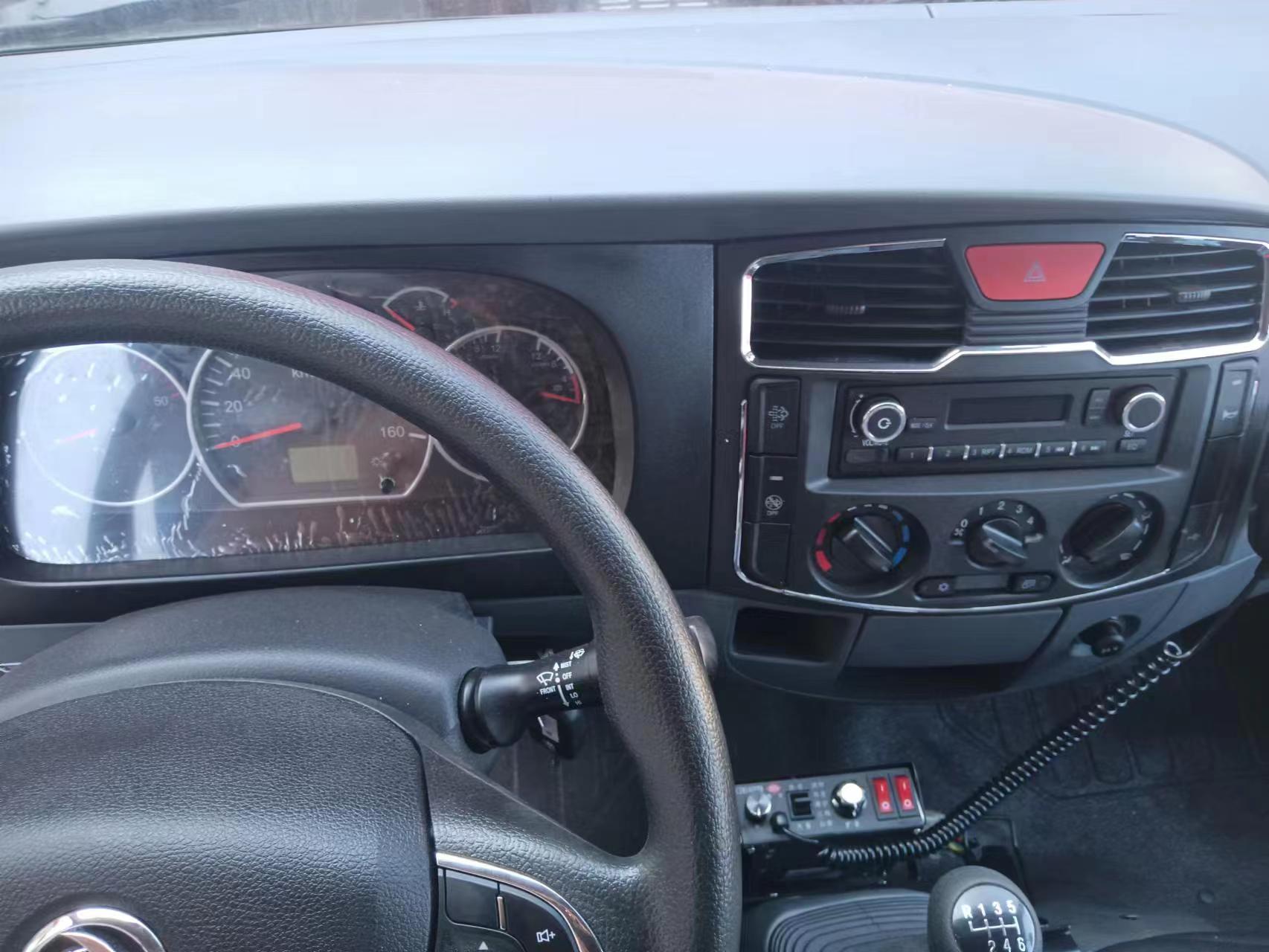

設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
三、 上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內倉罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
工藝要求 | 所有碳鋼型材及板材均采用防銹蝕處理，所有零部件、標準件均采用電泳等表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
 | |
1、 器材箱和泵室
結構 | 主框架結構采用優質鍍鋅方管焊接，外裝飾板采用2mm厚冷軋鋼板焊接，車頂為防滑花紋板，可行走。 |
|
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內設由專用掛具固定的器材及儲物盒。 | |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 | |
控制面板位置：位于泵室尾部，對上裝部分進行集中控制。 | ||

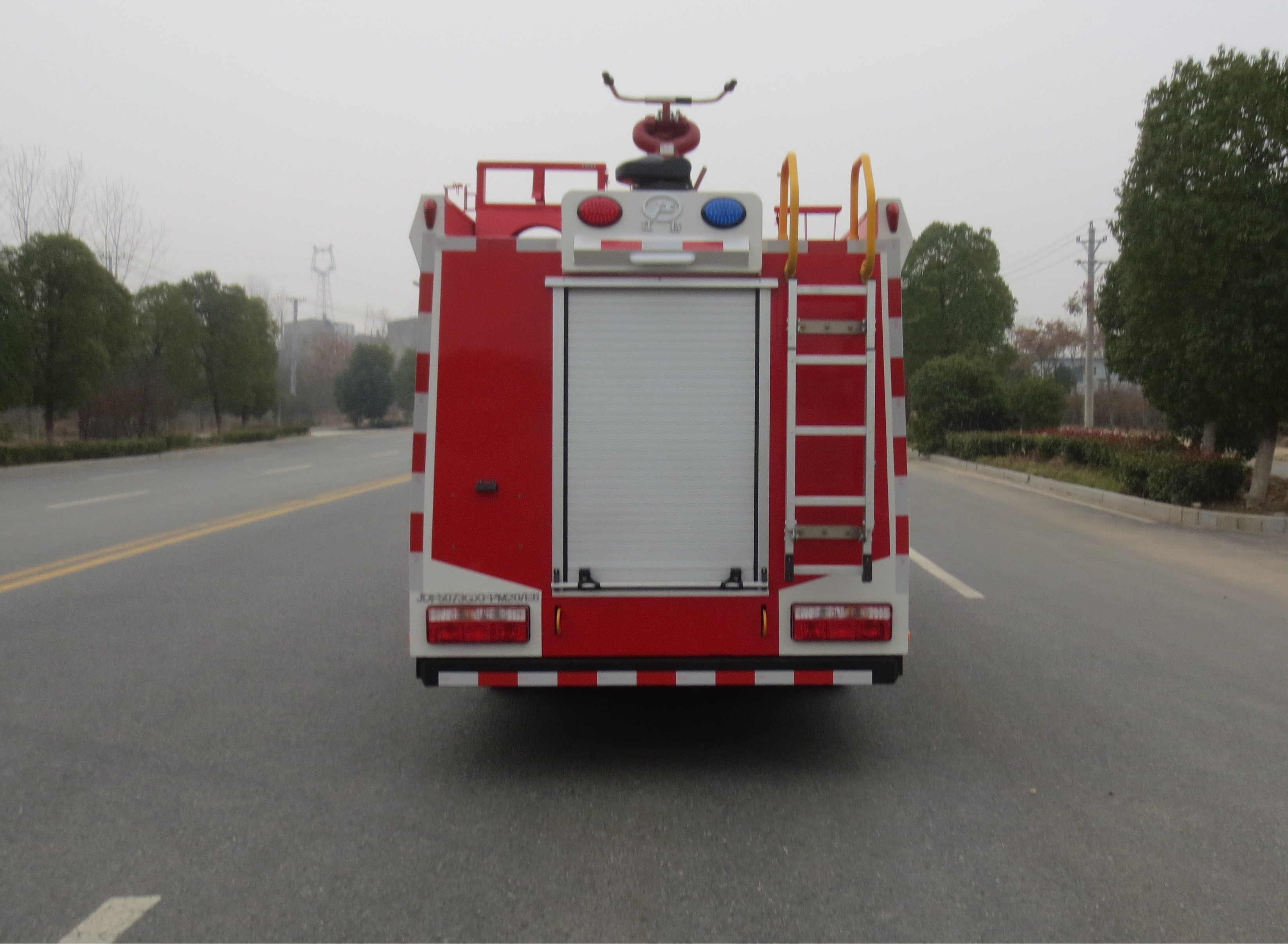

爬梯及上車拉手
| 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
2、水罐 | ||
容量 | 2350kg（SG20） |
|
材質 | 優質碳鋼，厚度為3mm | |

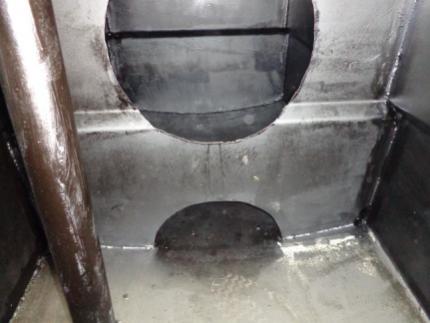

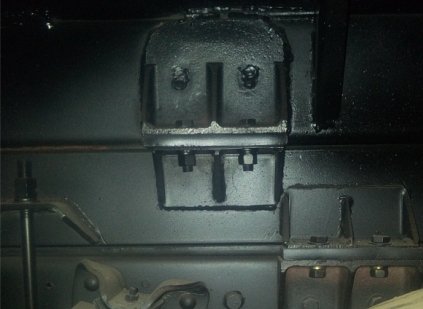

結構 | 內倉式罐體，內設橫向防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 | |
罐體固定 | 與底盤車架螺栓連接 | |
罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN40水罐放余水口，配球閥 | ||
注水口：在水罐左右兩側各接1只DN65接口 | ||
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 | ||
四、水系統

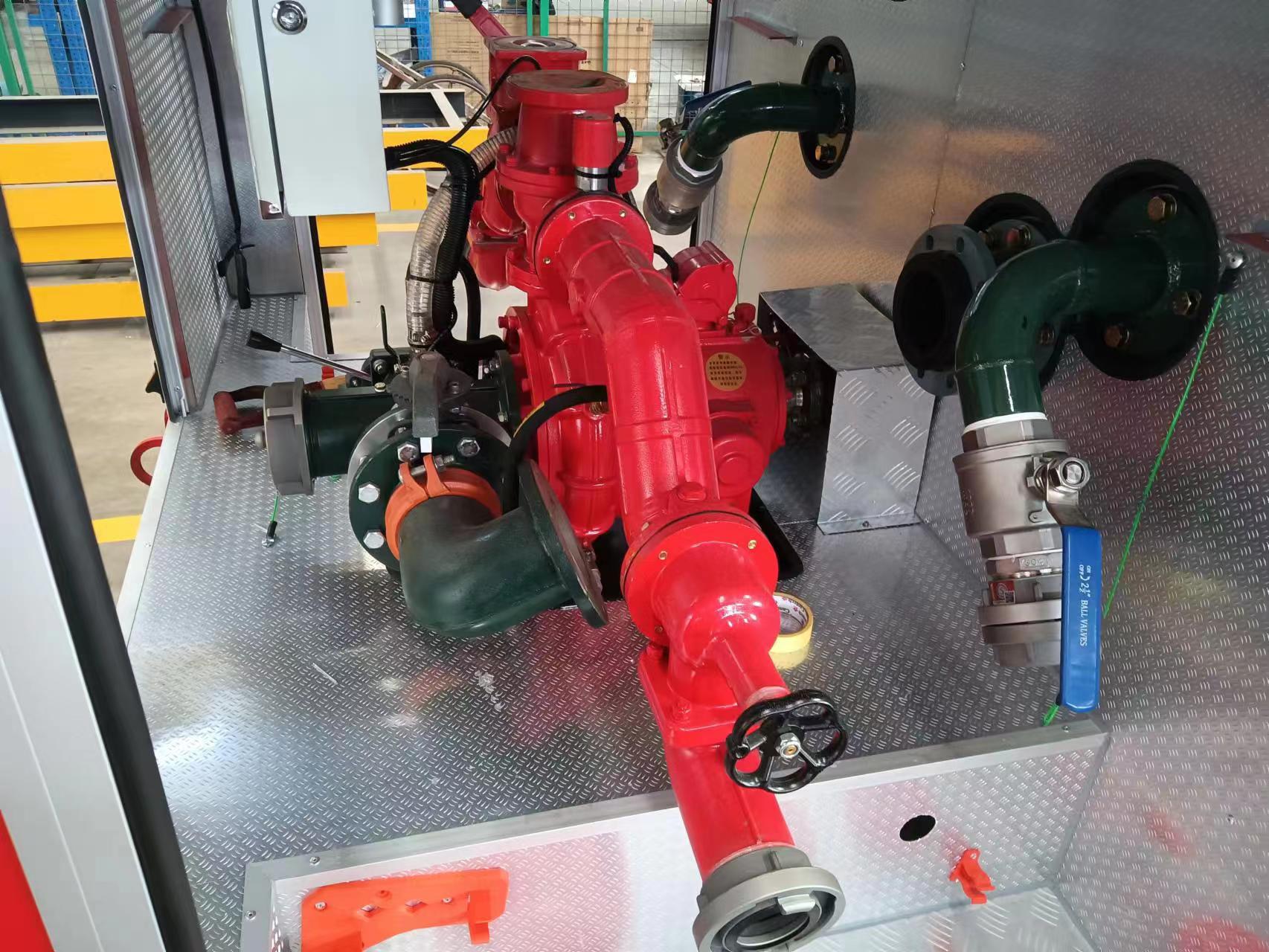

1、水泵
型號 | CB10/30-XZ型低壓車用消防泵 |
|
形式 | 低壓離心式 | |
額定流量 | 30L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 活塞式真空泵 | |
引水時間 | 最大吸深時≤50s |
2、 管路系統
管道材質 | 優質無縫鋼管 |
|
吸水管路 | 泵房后側設一個DN100吸水口 | |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置

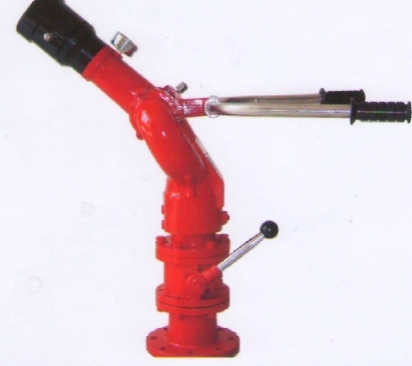

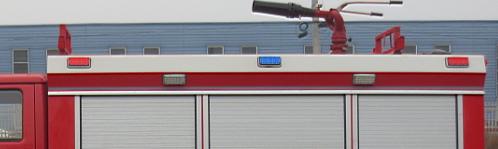

1、車載水炮
型號 | PS8/30W |
|
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥60m |
六、消防控制系統

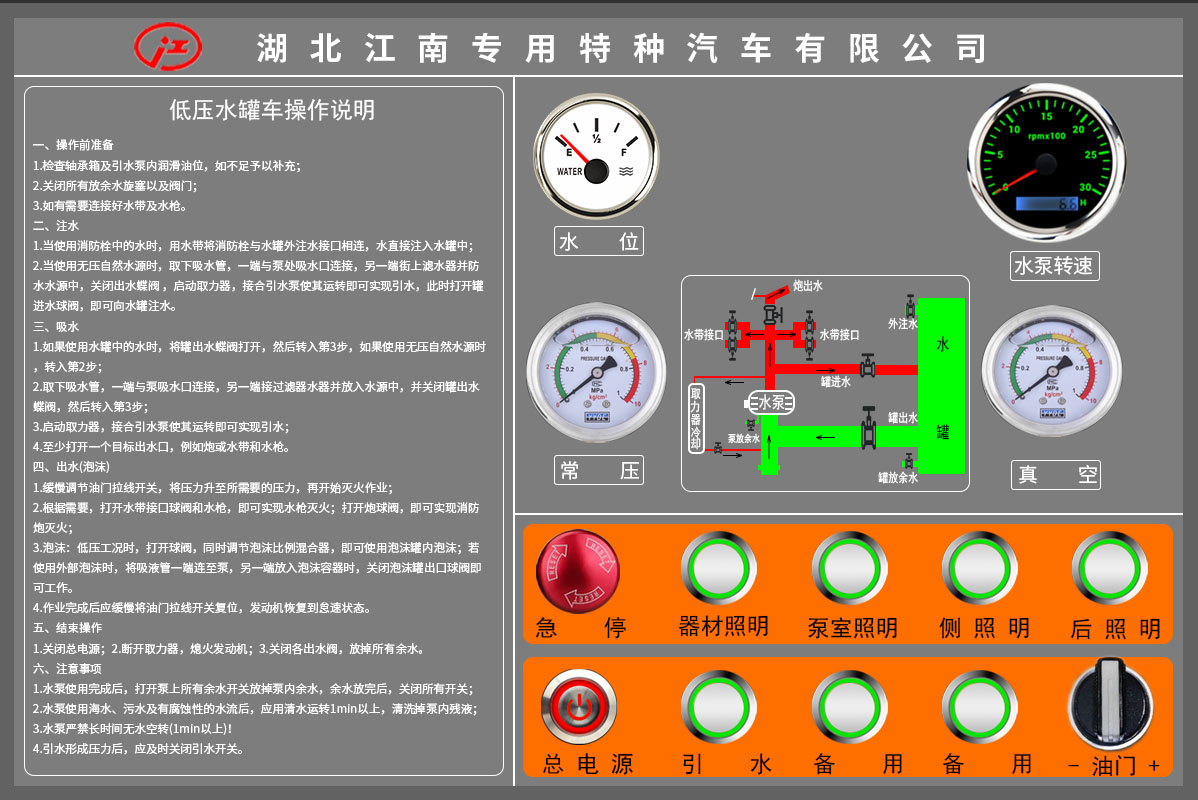

控制面板 | 控制面板包含水泵轉速表、水罐液位表、真空壓力表、出口壓力表以及功能按鍵，面板整體采用標準化工業設計風格，面板功能劃分清晰，方便操作。 |
|
按鍵功能 | 急停、總電源、器材照明、泵室照明、側照明、后照明、引水、備用1、備用2、備用3、備用4及油門旋鈕開關。 | |
安全措施 | 采用12路繼電器和保險絲雙層保護線路。每一路輸出均配有10A保險絲片，該保險片采用汽車通用型插片保險，方便維護。 | |
油門控制 | 采用遠程電子油門系統。 |
七、電氣設備
附加電氣 | 設獨立電路 |
|
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝100W消防探照燈1個 |
八、表面處理
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
1 | 吸水管 | 100×2米 | 4 | 根 | 螺紋式 |
2 | 濾水器 | FLF100 | 1 | 件 | 螺紋式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 內扣式 |
5 | 水帶 | 13-65-20 | 6 | 盤 | 低壓；內扣式 |
6 | 水帶 | 13-80-20 | 2 | 盤 | 低壓；內扣式 |
7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
8 | 水帶包布 | DT-SB | 4 | 件 | |
9 | 水帶掛鉤 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流開關水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
14 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
15 | 消防桶 | 1 | 個 | ||
16 | 滅火器 | 3kg | 1 | 具 | |
17 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
18 | 橡皮錘 | 1 | 件 | ||
19 | 可充電式手提照明燈 | 1 | 件 |
|
